凡是较大规模的工程,无论是飞机、舰船,还是大厦、桥梁,通常在正式施工或制造之前都要做个与实物按一定比例缩小了的模型,以考查研究工程设计的正确性与合理性,发现并解决一些设计中难以考虑到的问题,从而避免不应有的损失与浪费, 水电站或水库的大坝建设工程浩大、耗资甚巨,当然更不例外,要先做模型试验。水工模型试验就是有关这方面专业的一门科学,其研究目的是通过试验手段来寻求水工建筑物最佳的布置方案,验证工程设计的正确性和合理性。

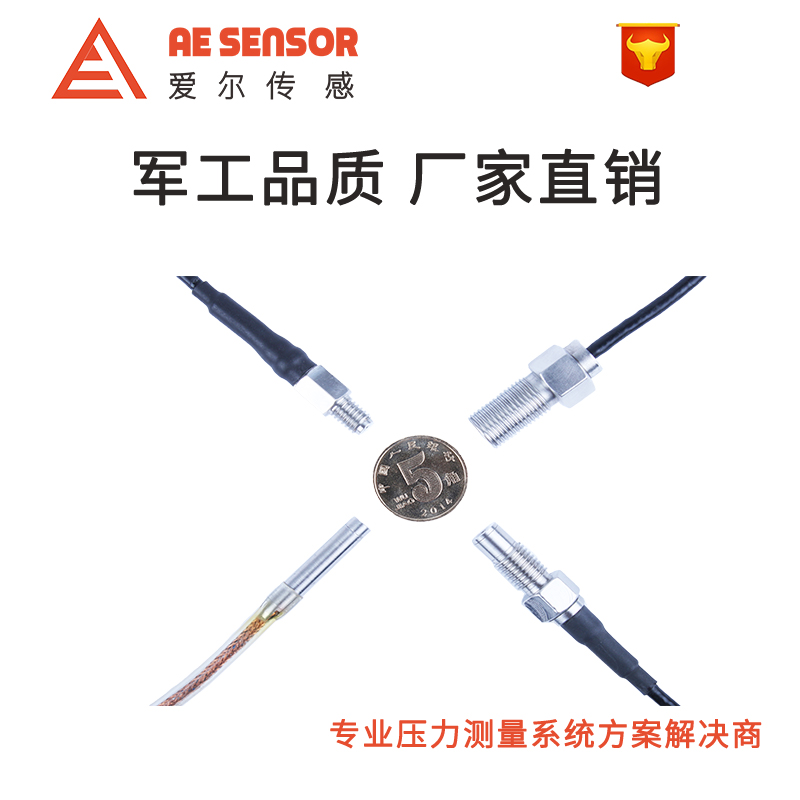

南京爱尔传感科技有限公司生产的AE-S微型压力传感器/变送器就是专门为水工缩模试验而研制的。
出于对被测流场、安放位置或动态频响的要求，必须原位测压时，常常对传感器的外形尺寸的微型化有较为苛刻的要求，以及在不干扰流场状态情况下，复现脉动流场的变化规律。AE-S压力传感器与变送器正是为以上工况要求而设计，该系列产品采用进口压力传感器硅叠硅技术、高精度集成压阻力敏元件、利用先进的微型化制作与封装工艺，进行了精致巧妙的微型封装，使其体积小，结构紧凑，重量轻，坚固耐用，且具有优良的动静态特性。
AE-S微型压力变送器在水工模型试验中的应用
1、爱尔传感AE-S微型压力传感器/变送器的产品特点
◇ 量程范围广，从-100KPa～0～10KPa...6MPa...40MPa...60MPa间任意量程
◇ 体积小，高频动态响应
◇ 动态压力传感器,微型压力传感器最小直径为2.54mm，长度为3.77mm
◇ 精度高，最高可定制做到0.1%FS
◇ 温度范围宽，从低温-40℃到高温+120℃（特殊可到+175℃）
◇ 长期稳定性好，耐各种恶劣环境
◇ 固有频率高：20KHz～2MHz
◇ 根据客户要求可特殊定制
2、爱尔传感AE-S微型压力传感器/变送器选型指南
压力类型 表压 -G、绝压 -A、负压 -L
测量范围 0~X KPa、 0~X MPa、 0~X压力单位
项目 代码 参数
频响范围 H1 0~1KHz~3KHz
H2 0~10KHz~20KHz
H3 0~100KHz~200KHz
综合精度 1 ±0.25%FS
2 ±0.5%FS
信号输出 E 4~20mA
V1 0~5VDC
V2 0~10VDC
外型尺寸 W1 Φ4mm
W2 Φ5mm
W3 M6
W4 M8
W5 M10
W6 M12
电气连接 T5 直出线
选型举例： AE-S-G-(0-1MPa)-H1-2-E-W2-T5
