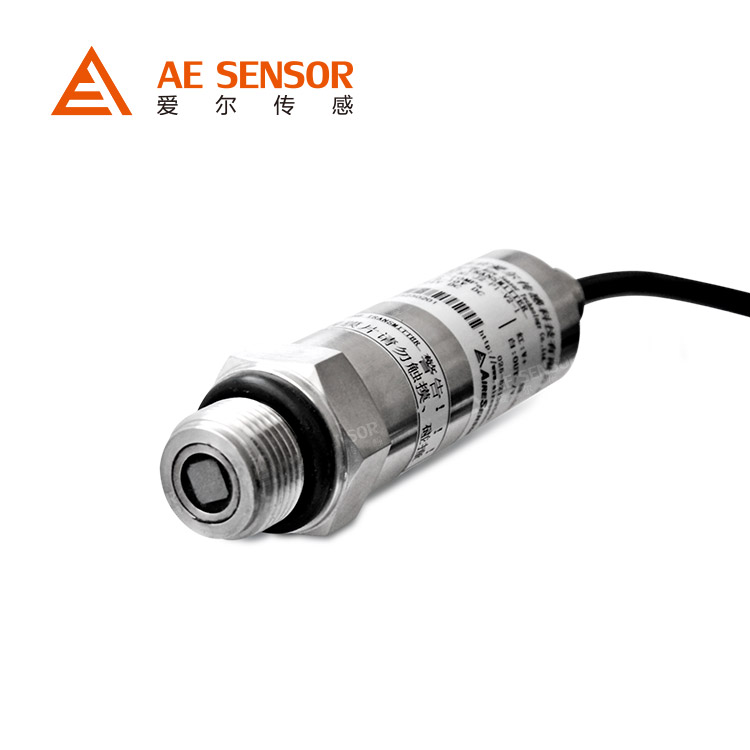

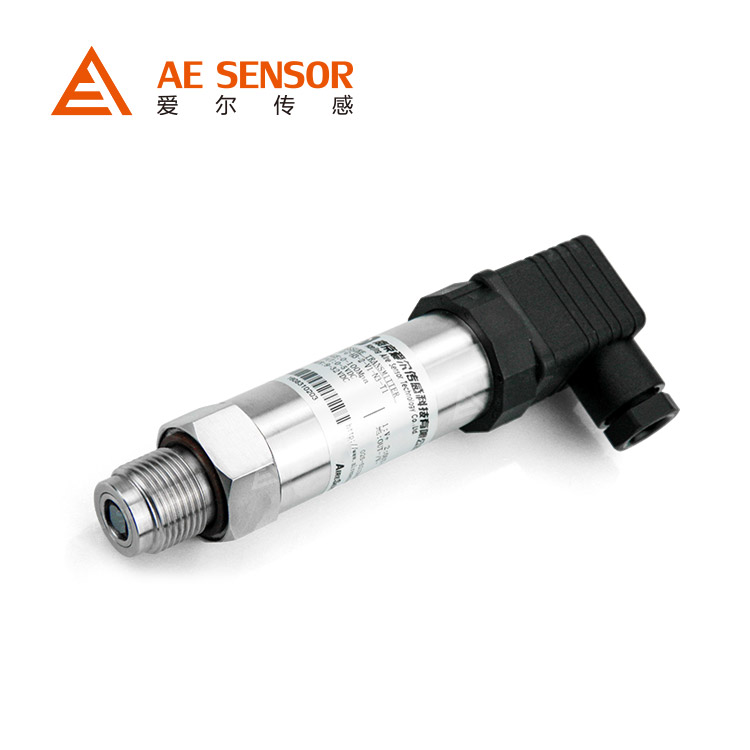

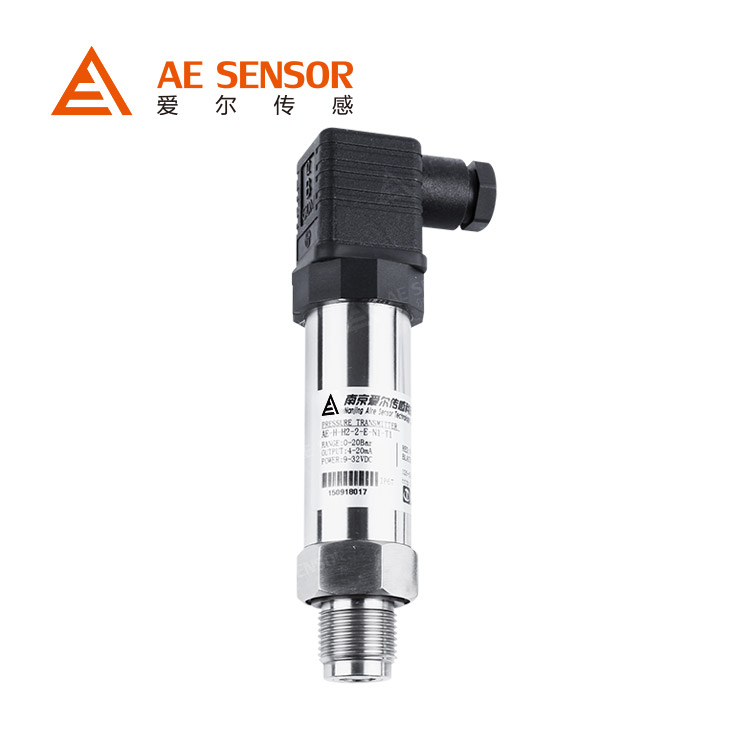

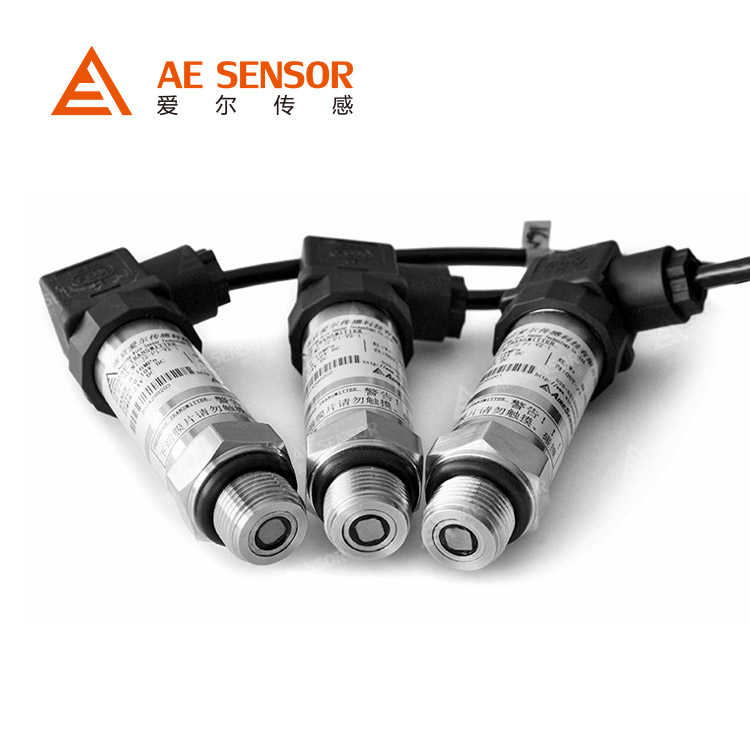

AE-H高频动态压力传感器

南京爱尔传感生产的AE-H高频动态压力传感器自含混合温度补偿,可在宽温范围内提供稳定性能,有良好的线性度,应用于军事工程、空气动力学、航空航天、内燃机系统、动态流体实验、液压实验、工业控制等领域,同时具备静态测压能力,综合性能优于压电动态压力传感器。
详细描述Detailed description
AE-H高频动态压力传感器自含混合温度补偿,特殊处理瞬时可达2000℃,可在宽温范围内提供稳定性能,有良好的线性度,固有频率高,短的上升时间和宽广优良的响应频带。采用特制金丝引接和特殊封装技术解决了金丝压焊问题实现了齐平承压的传感封装技术消除官腔效应,不失真地测量一些变化频率高,压力波形上升快陡的动态压力波形与幅值、有效值;并且通过改变芯片制作工艺流程,解决化爆试验中强内光干扰问题。高频动态压力变送器应用于军事工程、空气动力学、航空航天、内燃机系统、动态流体实验、液压实验、工业控制等领域,同时具备静态测压能力,综合性能优于压电动态压力传感器。


产品特点

◇ 测量介质范围广
◇ 压力测量范围宽
◇ 固有频率高可达2MHz
◇ 工作稳定
◇ 抗干扰能力强
◇ 原装进口组件,性能可靠。
◇ 外形尺寸小,重量轻,类型齐全,性价比高


产品用途

◇ 军事工程
◇ 化爆试验
◇ 石油勘采与试井
◇ 流体力学
◇ 内燃机系统
◇ 空气动力学
◇ 液压动力机械试验等科学试验
◇ 化爆试验


性能参数

性能规格
测量范围 -100KPa~0~10KPa...200KPa...1MPa...100MPa
压力类型 表压、绝压、负压
长期稳定性 典型: ±0.1%FS、最大: ±0.2%FS/年
综合精度 ≤±0.25%FS、0.5%FS
(综合精度包括: 线性+重复性+迟滞)
过载压力 2倍满量程压力 (其中100MPa的产品过压为1.1倍满量程压力)
环境温度 -20 ... +85℃
介质温度 -40 ... +85℃ ,特殊可为-10℃~200℃
振动影响 ≤±0.01%FS (X、Y、Z轴,200Hz/g)
负载电阻 ≤(U-12)/0.02Ω
固有频率 150KHz~2MHz
变送器频响 0~1KHz~200KHz
上升时间 0~1mS~2μS
零点温度漂移 典型: ±0.02%FS/℃、最大: ±0.05%FS/℃
灵敏度温度漂移 ±0.02%FS/℃、最大: ±0.05%FS/℃
分辨率 理论上无限小、通常1/100000

功能规格
测量介质 与316不锈钢兼容的气体或液体
供电电源 变送器供电: 12~36VDC (一般24VDC)、±15VDC开关电源或线性电源
传感器供电: 恒流: 1mA~4mA;恒压: 5VDC~24VDC
信号输出 模拟量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC
传感器输出: 1.5mV~15mV/V
绝缘电阻 100MΩ,500VDC
电气保护 反极性保护,抗电磁干扰

物理规格
触液材质 316L不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5、G1/4、齐平膜、其它螺纹可依据客户要求设计
电器连接 电缆线为IP67和接插件连接为IP65
重量 0.25KG

选型指南

产品名称
AE-H 高频动态压力传感器/变送器
  压力类型
G 表压 L 负压
A 绝压 C 复合压
  频响范围
H1 0..1KHz..3KHz H2     0...10KHz..20KHz
H3 0...100KHz..200KHz
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M2 G1/4外螺纹
M3 G1/2外螺纹 M6 客户定制螺纹
  电气连接
J1 赫斯曼插头   J2 直出线(默认直出线1米)
J3 航空插头   J4 外置点路(默认1米线)
J6 客户定制
  供电电源
P1 9-36V(一般DC 24V)
P2 12V DC
P3 ±15V DC
  信号输出
V1 1-5V
V2 0-10V
V7 -10-10V
  精度等级
2 ±0.25%FS
3 ±0.5%FS
  附加功能
F1 自由场(爆破专用)
F2 平衡温度200℃,最高2000℃
Y 客户定制
C 标定数据
AE-H          -          G          -          H1          -          3          -         M1          -          J2          -          P1          -          V1          -          2          -          C1725           选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 0...-100Kpa 13 -100Kpa...20Kpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
