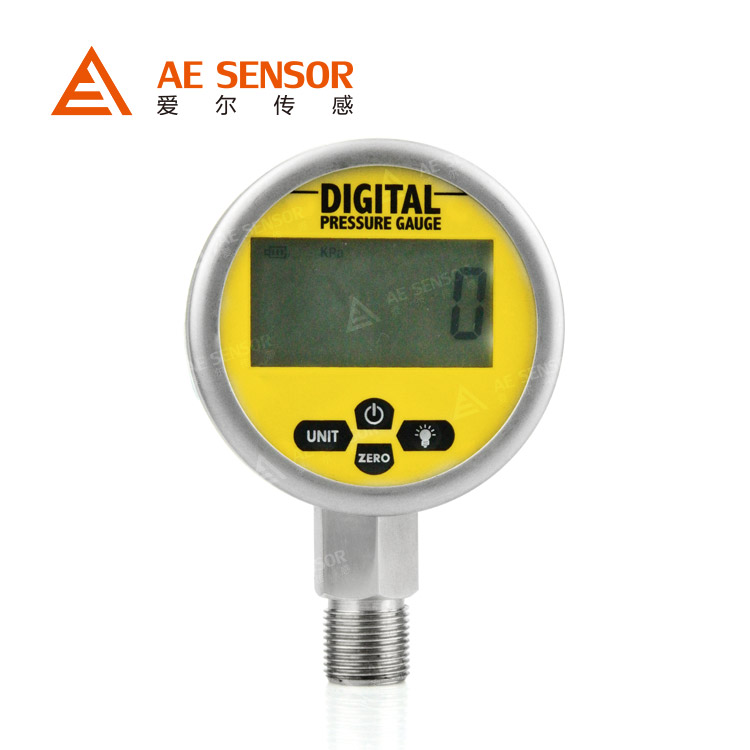

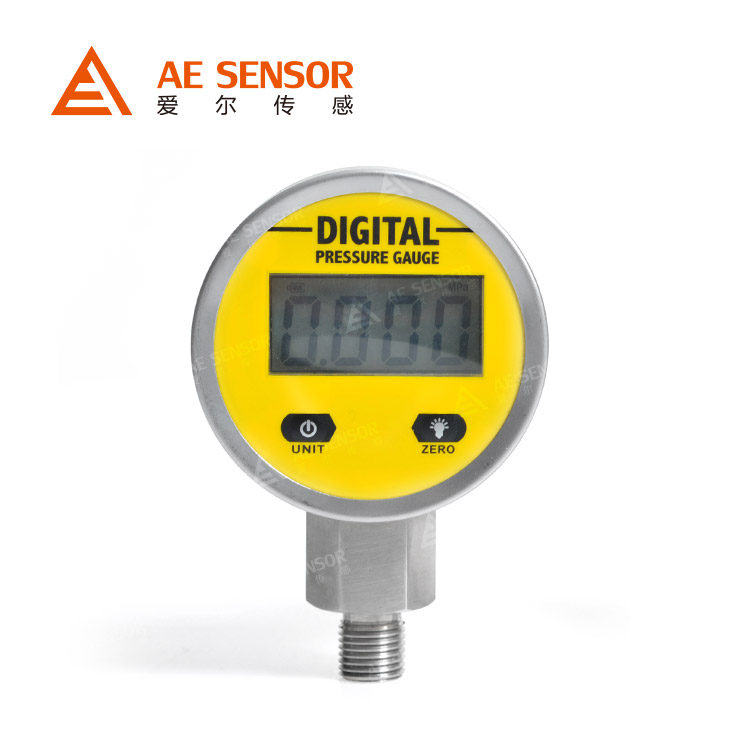

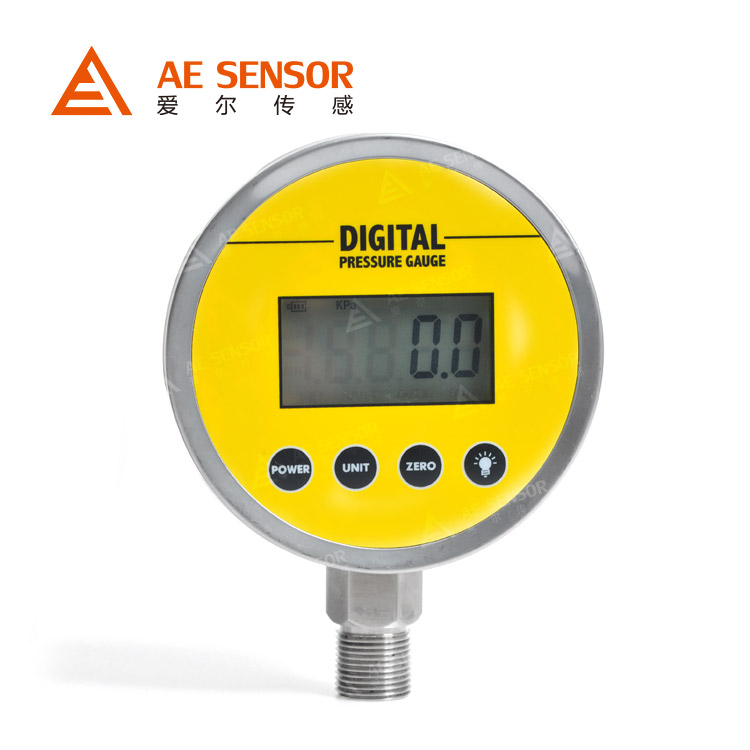

AE-P2智能数字压力表是一款高精度智能型数字压力表，内置高精度压力传感器，能够准确的实时显示压力，并且具有精度高、长期稳定性好的特点。 该款数字压力表配备大尺寸LCD液晶显示，具有清零、背光、开关机、单位切换、 低电压报警等多种功能,操作简单,安装方便。产品采用304不锈钢外壳，抗震性好，能够测量气体、液体、油等对不锈钢无腐蚀的介质。AE-P2智能数字压力表适用于便携式压力测量、设备配套、校验设备等压力 测量领域。

产品特点

产品用途

性能参数

性能规格
测量范围	负压：0～-1KPa、-100KPa 表压:0～1KPa、100KPa、1MPa...160MPa 绝压：0～50KPa、100KPa、1MPa...3.5MPa 复合压： -1KPa～1KPa、-100KPa～20MPa
长期稳定性	≤±0.2%FS/年
综合精度	±0.2%FS	±0.4%FS
过载压力	≤10MPa 满量程的200%	＞10MPa 满量程的150%
环境温度	-40 ... + 85°C
介质温度	-40 ... + 85°C
补偿温度	-10 ... + 60°C

功能规格
测量介质	与316不锈钢兼容的气体或液体
供电电源	9~24 V DC，7V电池供电，220VAC，380VAC
绝缘电阻	100MΩ，500V DC
负载能力	24VDC 5A
电气保护	反极性保护 抗电磁干扰
响应时间	≤1 s

物理规格
触液材质	316L不锈钢
外壳材质	304不锈钢
过程连接	M20*1.5外螺纹； G1/2外螺纹 其他螺纹请咨询
重量	0.5KG
产品功能	开机/关机 背光 清零 单位切换 校准
背光颜色	蓝色背光(部分型号为白色背光)

选型指南

产品名称
AE-P2	智能数显压力表
	表盘直径
	H	100mm				E	80mm
	S	60mm
		测量范围
		详见量程范围代码表
			过程连接
			M1	M20*1.5外螺纹			M4	NPT3/8外螺纹
			M2	G1/4外螺纹			M5	NPT1/4
			M3	G1/2外螺纹			M6	客户定制（齐平膜，卡箍，法兰等）
					电气连接
					J2	直出线（默认直出线1米）		J3	航空插头
					J6	客户定制
						供电电源
						P6	3V电池供电（两节7号电池）
						P7	24V
						P8	220V
						P9	380V
							信号输出
							V4	4-20mA
							V6	数字通讯（RS485）
								精度等级
								4	±0.4%FS
									安装方式
									X	径向安装
									Y	轴向安装
										附加功能
										D	液晶显示
										I	本安防爆
										Y	客户定制
										C	标定数据
AE-P2          -          H          -          3          -          M1          -          J2          -          P6          -          V4          -          4          -          X          -          C2175           选型举例

说明: 可能存在无法对应的产品选型，具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压		A-绝压		L-负压		C-复合压
代码	量程	代码	量程	代码	量程	代码	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	-100Kpa...0	13	-100Kpa...20Kpa
99	客户定制

选型提示
