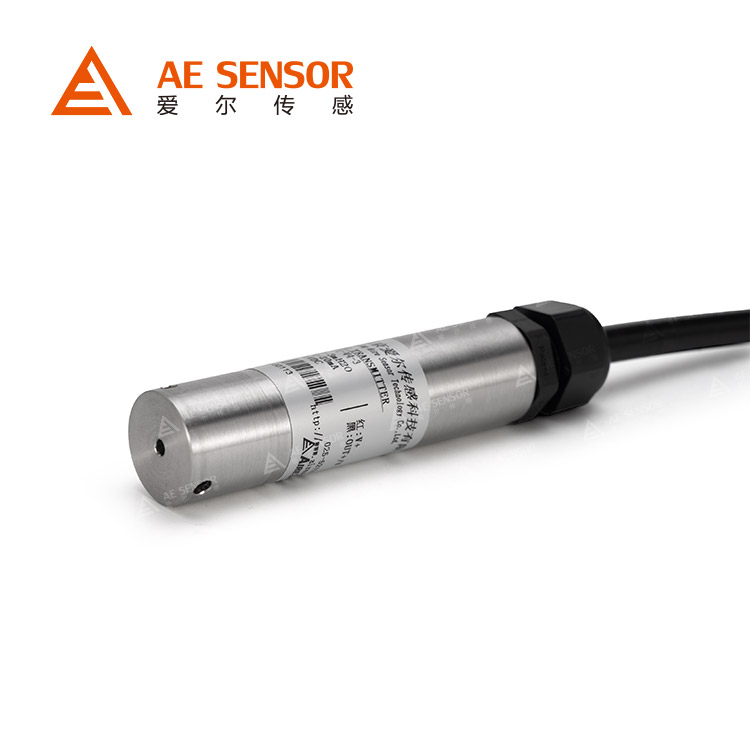

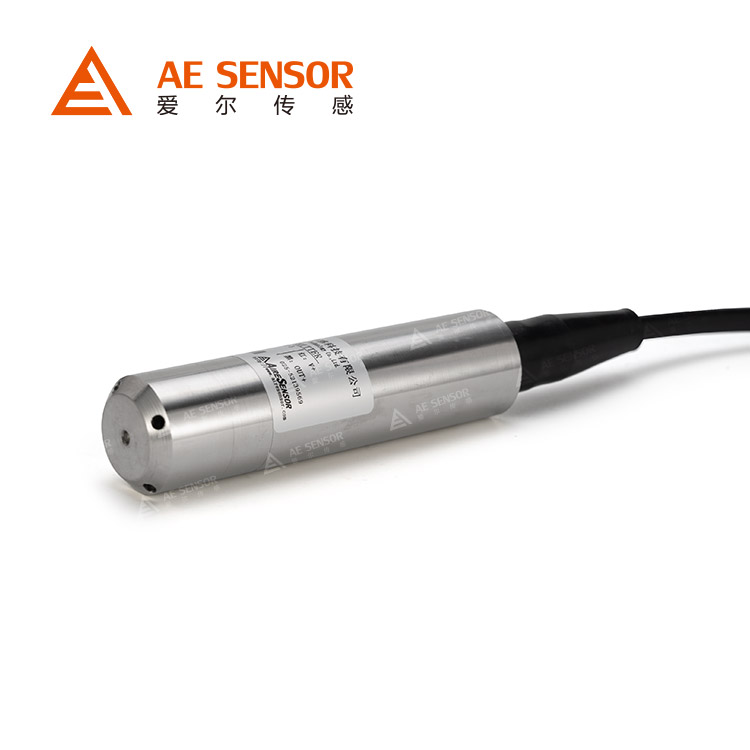

利用流体静力学原理测量水位或液位，是压力传感器的一种重要应用。用微机械加工技术制作的高灵敏度的硅压阻力敏元件是液位传感器的心脏，辅之以带通气导管的专用电缆及专门的水密封技术，既保证了浸入式传感器的水密封，又使得参考压力腔与环境气压相通，从而获得准确的测量结果与优良 的稳定性。 南京爱尔传感生产的AE-L液位变送器采用了国外具有国际先进水平的干式陶瓷电容传感器或带温度补偿的隔离膜片式扩散硅压力传感器，作为感测元件，大大提高了产品的使用性能。广泛应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。

产品特点

产品用途

性能参数

性能规格
测量范围	0~0.5m...200mH2O或0~5KPa...2Mpa
过载压力	2倍满量程压力
安装类型	一体式	分体式
综合精度	≤±0.25%FS	≤±0.5%FS、 1%FS
长期稳定性	≤±0.1%FS/年	≤±0.2%FS/年
补偿温度	-10℃~55℃	-20℃~80℃
介质温度	-20℃~70℃	-10℃~70℃
零点温度漂移	±0.02%FS/℃	≤±0.05%FS/℃
满度温度漂移	±0.02%FS/℃	≤±0.05%FS/℃
分辨率	理论上无限小、通常1/100000
负载电阻	≤(U-10)/0.02Ω

功能规格
测量介质	与316不锈钢兼容液体(特殊可选防腐型)
供电电源	12~36VDC（一般24VDC）
信号输出	模拟量：4~20mA、1~5 V DC、0~10VDC、 0~5V DC
模拟量	RS485、HART
响应时间	≤250ms
绝缘电阻	100MΩ,500VDC
电气保护	反极性保护 抗电磁干扰

物理规格
触液材质	316L不锈钢
外壳材质	304不锈钢
过程连接	投入式无螺纹，其它安装方式可依据客户要求设计
电器连接	IP68
重量	0.35KG

选型指南

产品名称
AE-L	投入式液位变送器
	压力类型
	C1	一体式（0-200mH2O）				C2	分体式
	C3	插入式（0-10mH2O）				C4	客户定制
		过程连接
		M0	DN20法兰（分体式，插入式）
		M3	M20*1.5外螺杆（分体式，插入式）
		M4	客户定制
			电气连接
			J4	电路外置
			J6	客户定制
				供电电源
				P1	3-36V（一般DC 24V）
					信号输出
					V1	1-5V	V4	4-20mA
					V2	0-10V	V5	0-5V
					V6	数字通讯（HART RS485）
						精度等级
						2	±0.25%FS
						3	±0.5%FS
						6	±1%FS
							附加功能
							R	防腐型
							Y	客户定制
							C	标定数据
AE-L            -            C2            -            M0            -            J4            -            P1            -            V1            -            2            -            C1725              选型举例

选型提示
