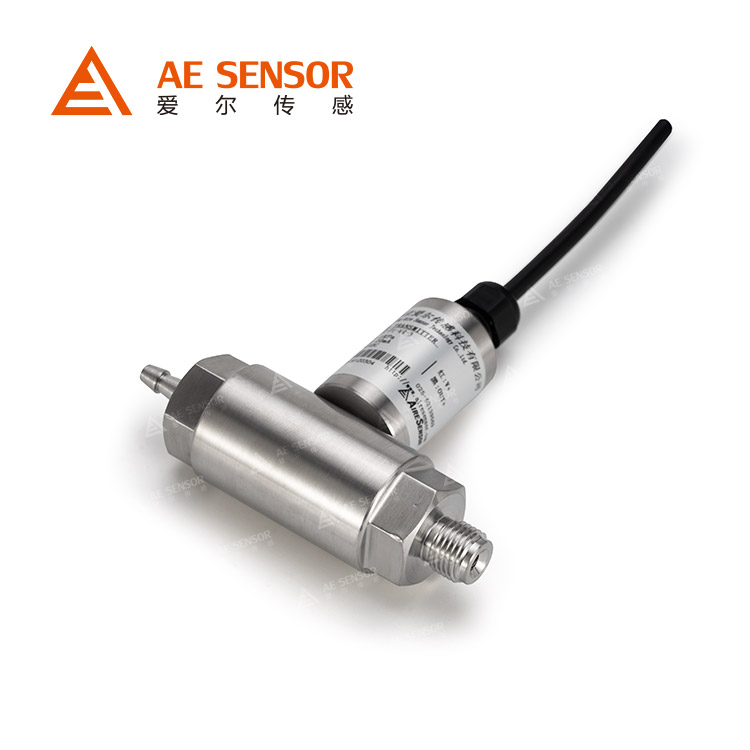

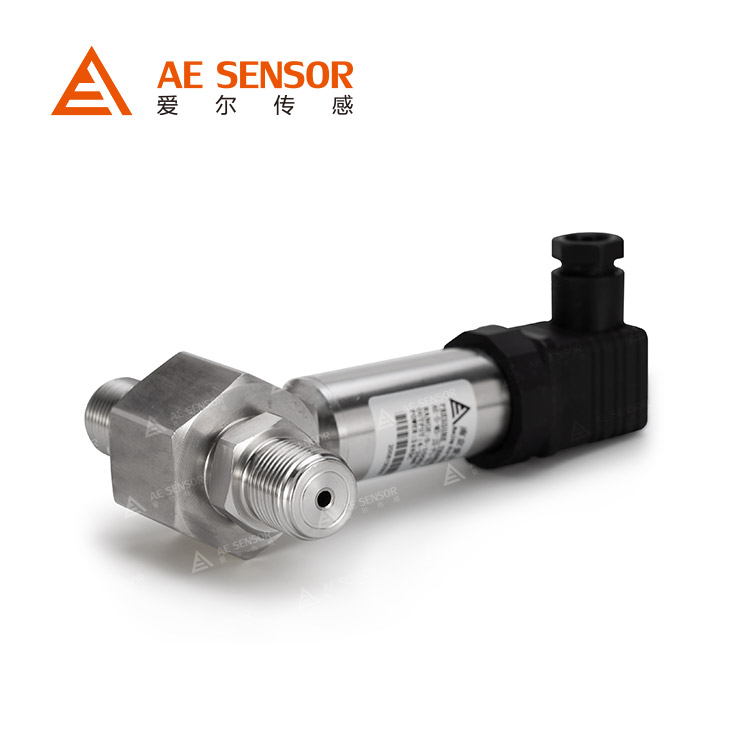

AE-D微差压/风压变送器

南京爱尔传感生产的AE-D微差压/风压变送器采用美国进口差压敏感芯片和专用变送器集成电路及高性能关键组件,严格的生产工艺,确保了该系列产品的性能优异,体积小,安装方便,是微小差压、流场、流速、流量测量的选择。
详细描述Detailed description
南京爱尔传感生产的AE-D微差压/风压变送器采用美国进口差压敏感芯片和专用变送器集成电路及高性能关键组件,严格的生产工艺,确保了该系列产品的性能优异,体积小,安装方便,是微小差压、流场、流速、流量测量的选择。


产品特点

◇ 高性能价格比
◇ 全不锈钢结构设计,体积小巧重量轻,安装方便
◇ 性能稳定可靠
◇ 差压范围:0~10kPa...2MPa
◇ 耐静压高达10MPa


产品用途

◇ 工业过程控制
◇ 流量测量
◇ 医用仪器
◇ 空气动力测量
◇ 液压、气动设备


性能参数

性能规格
测量范围 0-10KPa...2MPa
满量范围 10~ 50KPa 50~100KPa 0.1~0.2MPa 0.2~0.5MPa 0.5~1MPa 1~2MPa
正向允许过压 250KPa 300KPa 0.4MPa 1MPa 2MPa 4MPa
负向允许过压 100KPa 200KPa 0.3MPa 0.5MPa 0.7MPa 1MPa
长期稳定性 ≤±0.2%FS/年;
综合精度 ≤±0.1%FS、 0.25%FS、 0.5%FS;
最大静压 ≤10MPa;
环境温度 -10 ... + 85°C;
介质温度 -10 ... + 85°C;
补偿温度 -10 ... + 85°C;
零点温度误差 ±0.02%FS/℃(典型值)、±0.05%FS/℃(最大值);
灵敏度温度误差 ±0.02%FS/℃(典型值)、±0.05%FS/℃(最大值);
静压影响 ±0.05%FS/100KPa;
振动影响 在3gRMS 30~2000Hz振动后变化≤1%;
冲击 在100g,10毫秒冲击后变化≤1%;
寿命 1×108 压力循环

功能规格
测量介质 与316不锈钢兼容的气体或液体;
供电电源 9~24 V DC;
信号输出 模拟量: 4 ... 20 mA; 1 ...5V; 0...5V;
数字信号: HART;
绝缘电阻 100MΩ,500V DC;
电气保护 反极性保护 抗电磁干扰;
响应时间 ≤250 ms;
防护等级 插头型(IP65); 电缆型(IP67);
防爆等级 Ex iaⅡ CT5

物理规格
触液材质 316L不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5外螺纹; G1/2外螺纹 其他螺纹请咨询
电器连接 赫斯曼插头、航空插头、直出线
重量 0.4KG


选型指南

产品名称
AE-D 微差压/风压变送器
  测量范围
0 0...10KPa...50KPa 1 0...50KPa...100KPa
2 0...0.1MPa...0.2MPa 3 0...0.2MPa...0.5MPa
4 0...0.5MPa...1MPa 5 0...1MPa...2MPa
  过程连接
M1 M20*1.5外螺纹 M4 NPT3/8外螺纹
M2 G1/4外螺纹 M7 φ8嘴带M10*1外螺纹
M5 客户定制螺纹
  电气连接
J1 赫斯曼 J2 直出线(默认直出线1米)
J3 航空插头 J6 客户定制
  供电电源
P5 24V
  信号输出
V1 1-5V V4 4-20mA
V2 0-10V V5 0-5V
V6 数字通讯(HART RS485)
  精度等级
1 ±0.1%FS
2 ±0.25%FS
3 ±0.5%FS
  附加功能
Y 客户定制
C 标定数据
AE-D            -            3            -            M1            -            J2            -            P5            -            V4           -            1            -            C1725           选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
