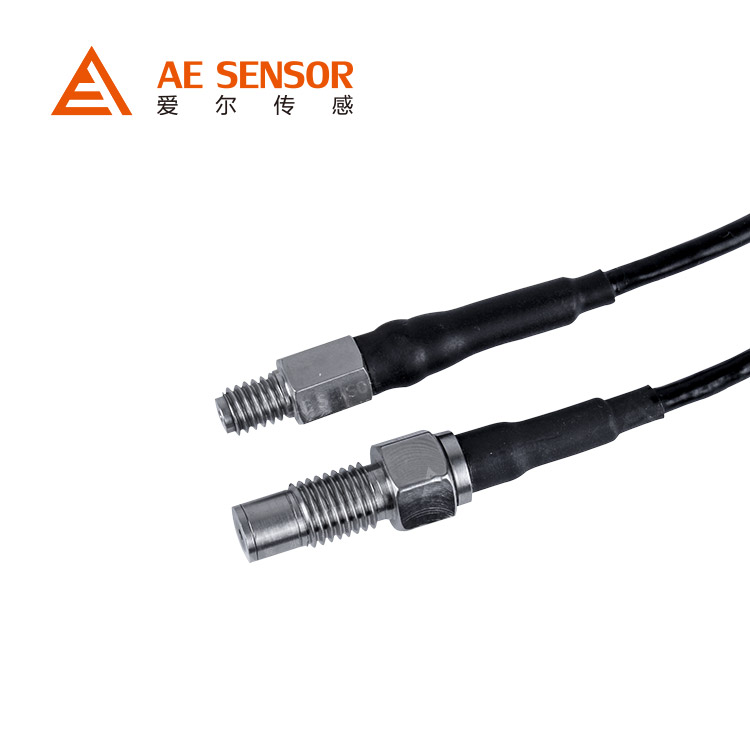

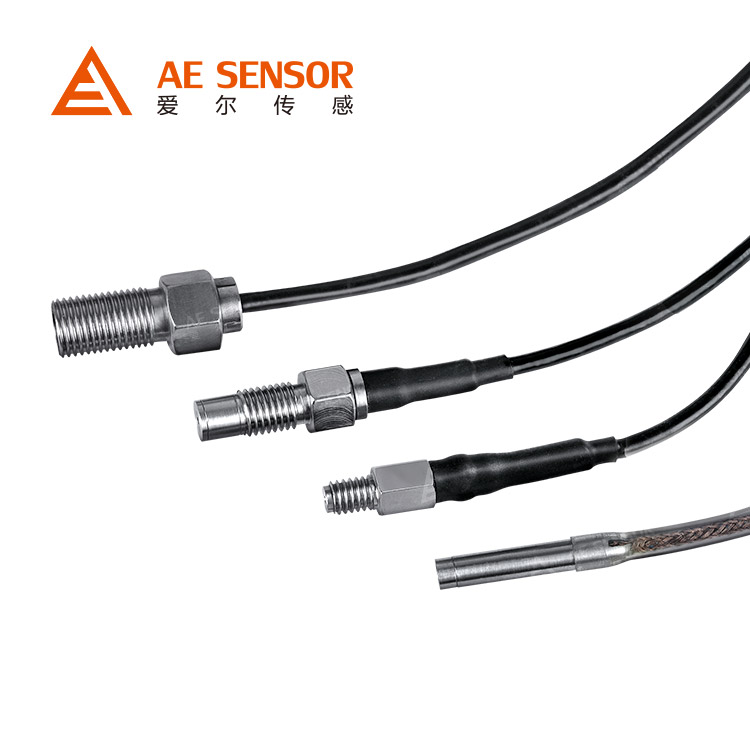

在空气动力学研究、飞行器及发动机实验、风洞实验、流体力学及水工实验、水轮机及水下兵器实验、生物医学应用，化爆或者核爆冲击波等许多研究中出于对不改变被测流场或安放位置局限，或同时有动态频响要求，必须原位测压时，会对传感器的外形尺寸有微型化的苛刻要求，以其在不干扰流场状态情况下，复现脉动流场变化规律。AE-S微型高频动态压力传感器系列为这些应用开发研制，标准信号输出的变送器因受传感器本体体积尺寸限制而采用分体式设计。可替代国际同类型产品。

产品特点

◇ 量程范围广，从-100KPa～0～10KPa...6MPa...40MPa...60MPa间任意量程
◇ 体积小，高频动态响应
◇ 动态压力传感器,微型压力传感器最小直径为2.54mm，长度为3.77mm
◇ 精度高，最高可定制做到0.1%FS
◇ 温度范围宽，从低温-40℃到高温+120℃（特殊可到+175℃）
◇ 长期稳定性好，耐各种恶劣环境
◇ 固有频率高：20KHz～2MHz
◇ 根据客户要求可特殊定制

产品用途

◇ 空气动力学研究
◇ 飞行器及发动机试验
◇ 风洞试验
◇ 流体力学及水工试验
◇ 缩模试验
◇ 水轮机及水下兵器试验
◇ 生物医学应用
◇ 化爆或核爆冲击波

性能参数

性能规格
测量范围	-100KPa~0~10KPa...200KPa...1MPa...60MPa
压力类型	表压、绝压、负压
长期稳定性	典型: ±0.1%FS、最大: ±0.2%FS/年
综合精度	≤±0.25%FS、0.5%FS (综合精度包括: 线性+重复性+迟滞)
过载压力	2倍满量程压力 (其中100MPa的产品过压为1.1倍满量程压力)
环境温度	-20 ... +85℃
介质温度	-40 ... +85℃ ，特殊可为-10℃~200℃
振动影响	≤±0.01%FS (X、Y、Z轴，200Hz/g)
负载电阻	≤(U-12)/0.02Ω
固有频率	150KHz~2MHz
变送器频响	0~1KHz~200KHz
上升时间	0~1mS~2μS
零点温度漂移	典型: ±0.02%FS/℃、最大: ±0.05%FS/℃
灵敏度温度漂移	±0.02%FS/℃、最大: ±0.05%FS/℃
分辨率	理论上无限小、通常1/100000

功能规格
测量介质	与316不锈钢兼容的气体或液体
供电电源	变送器供电: 12~36VDC (一般24VDC)、±15VDC开关电源或线性电源
	传感器供电: 恒流: 1mA~4mA；恒压: 5VDC~24VDC
信号输出	模拟量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC
	传感器输出: 1.5mV~15mV/V
绝缘电阻	100MΩ，500VDC
电气保护	反极性保护，抗电磁干扰

物理规格
触液材质	316L不锈钢
外壳材质	304不锈钢
过程连接	M5螺纹、M8螺纹、M10螺纹、其它螺纹可依据客户要求设计
电器连接	外接放大电路，防护等级IP65
重量	0.5KG

选型指南

产品名称
AE-S	微型高频动态压力传感器/变送器
	压力类型
	G	表压				L	负压
	A	绝压				C	复合压
		频响范围
		H1	0..1KHz..3KHz			H2	0...10KHz..20KHz
		H3	0...100KHz..200KHz			H4	客户定制
			测量范围
			详见量程范围代码表
				过程连接
				M6	客户定制螺纹
					电气连接
					J5	分体式
						供电电源
						P1	9-36V(一般DC 24V)
						P2	12V DC
						P3	±15V DC
							信号输出
							V1	1-5V	V4	4-20mA
							V2	0-10V	V5	0-5V
							V7	-10-10V	V8	传感器信号输出
								精度等级
								2	±0.25%FS
								3	±0.5%FS
									附加功能
									F1	水下爆破
									F2	平衡温度200℃，最高2000℃
									Y	客户定制
									C	标定数据
AE-S         -         G         -         H1         -         3         -         M6         -         J5        -        P1         -         V1         -         2          -          C1725          选型举例
