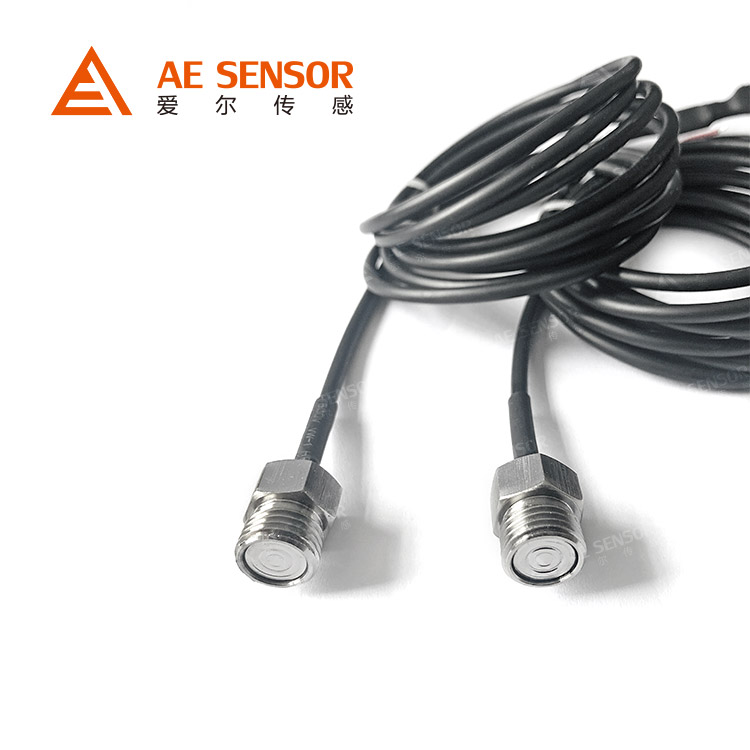

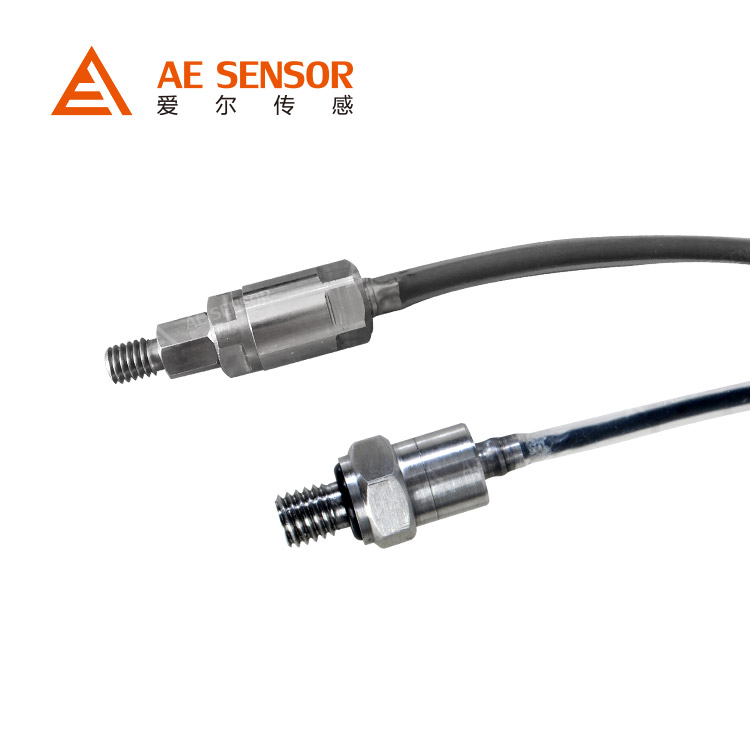

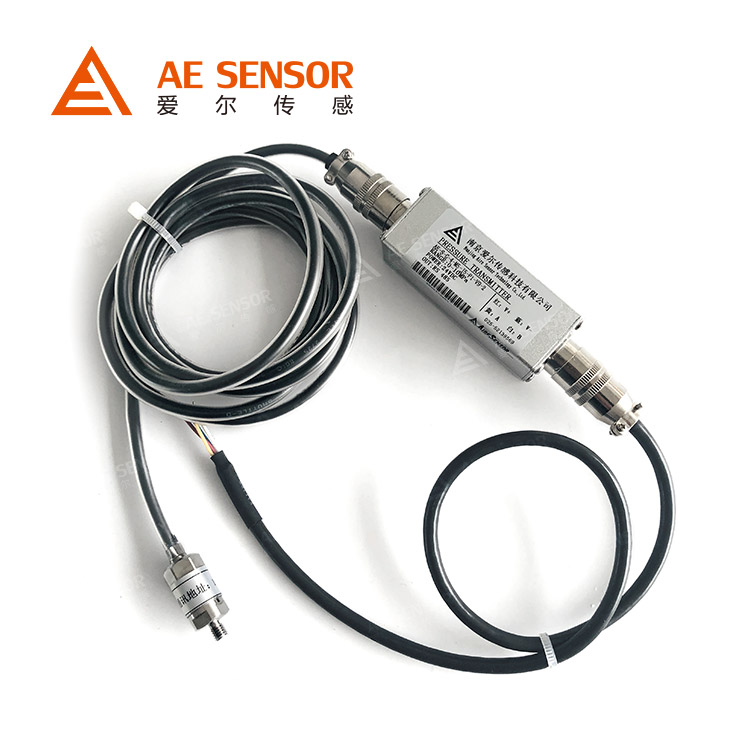

在工业应用中：很多场合需要测压元件尽量小，并且测量介质管道很小，需要产品尽可能小，一些场合例如点胶机的胶体压力测量，不光要小，还需要特殊的平膜结构；在实验研究中：如水利水电模型试验研究、飞行器及潜水设备实验、水轮机及生物医学应用等许多研究中出于对安放位置局限，会对传感器的外形尺寸有微小化的苛刻要求；AE-WS系列微小型压力变送器为这些应用特殊开发研制，标准信号输出的变送器因受传感器本体体积尺寸限制而采用分体式设计。

产品特点

产品应用

性能参数

性能规格
压力类型	表压、绝压、负压
测量范围	-100KPa~1MPa...40MPa
长期稳定性	典型：±0.1%FS	最大：±0.2%FS/年
综合精度	≤±0.25%FS、 0.5%FS； （综合精度包括：线性+重复性+迟滞）
过载压力	2倍满量程压力 (其中10MPa的产品过压为1.5倍满量程压力)
环境温度	-20 ... + 85°C
介质温度	-40 ... +85°C
振动影响	≤±0.01%FS(X、Y、Z轴，200Hz/g)
变送器频响	0~5KHz
零点温度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃
灵敏度温度漂移	±0.02%FS/℃	最大：±0.05%FS/℃
负载电阻	≤(U-12)/0.02Ω
分辨率	理论上无限小、通常1/100000

功能规格
测量介质	与316不锈钢兼容的气体或液体
供电电源	变送器供电：9~32VDC（一般24VDC）
传感器供电	恒流：1mA~4mA;恒压：5VDC~24VDC
信号输出	模拟量：4~20mA、1~5 V DC、0~10VDC、 0~5V DC
传感器输出	1.5mV~15mV/V
绝缘电阻	100MΩ,500VDC
电气保护	反极性保护 抗电磁干扰

物理规格
触液材质	316L 不锈钢
外壳材质	304不锈钢
过程连接	M5*0.8螺纹、G1/4螺纹、其它螺纹可依据客户要求设计
电器连接	外接放大电路，防护等级IP65
重量	0.3KG

选型指南

产品名称
AE-WS	微型压力变送器
	压力类型
	G	表压				C	复合压
		测量范围
		详见量程范围代码表
			过程连接
			M1	M5×0.8		M2	G1/4
			M3	特殊定制
				连接方式
				J1	分体式直出线
					供电电源
					P1	9-36V(一般DC 24V)
						信号输出
						V1	1-5V	V4	4-20mA
						V2	0-10V	V5	0-5V
						V6	数字通讯(HART RS485)
							精度等级
							1	±0.1%FS
							2	±0.25%FS
							3	±0.5%FS
								附加功能
								A	一体现场显示表头
								G	压力过载
								S	抗震性能
								Y	客户定制
								C	标定数据
AE-WS         -         G         -         3         -         M1        -         J1        -        P1         -         V1         -         1          -          C1725          选型举例

说明：可能存在无法对应的产品选型，具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压		A-绝压		L-负压		C-复合压
代码	量程	代码	量程	代码	量程	代码	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100MPa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa	13	-100Kpa...20Kpa
99	客户定制

选型提示
