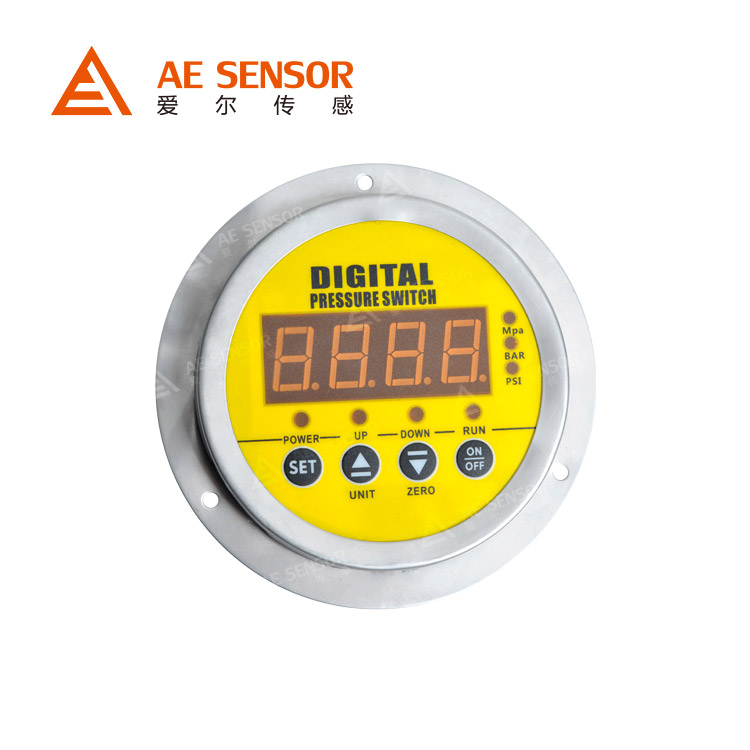

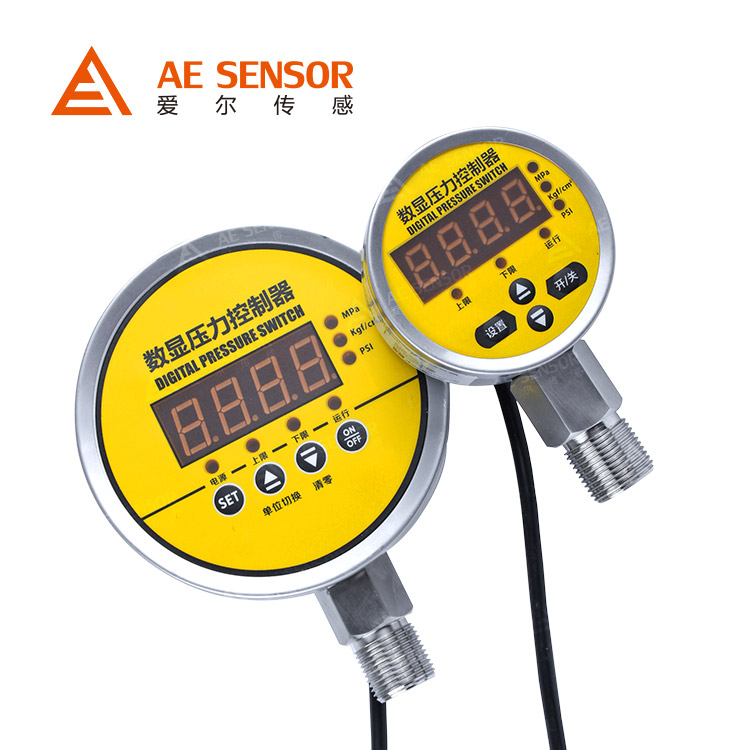

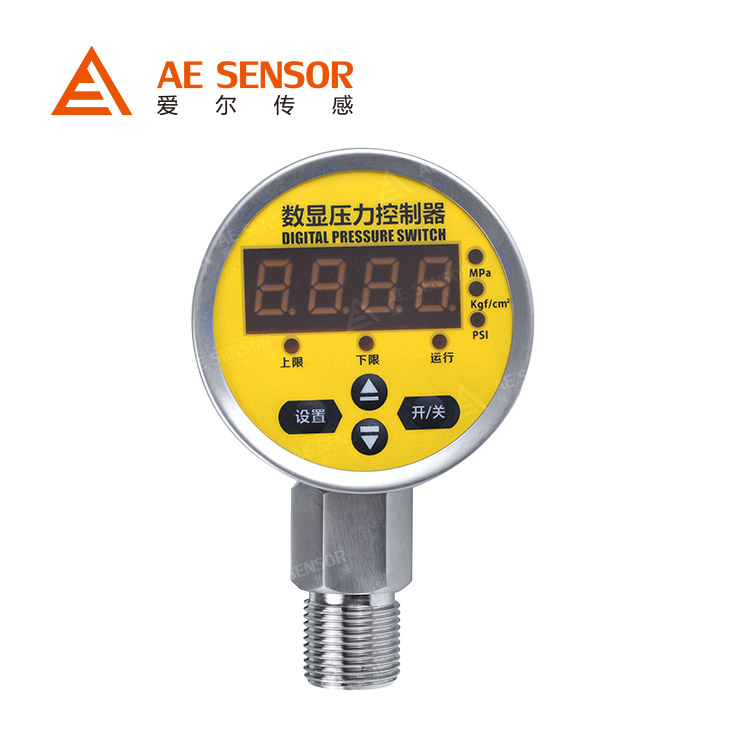

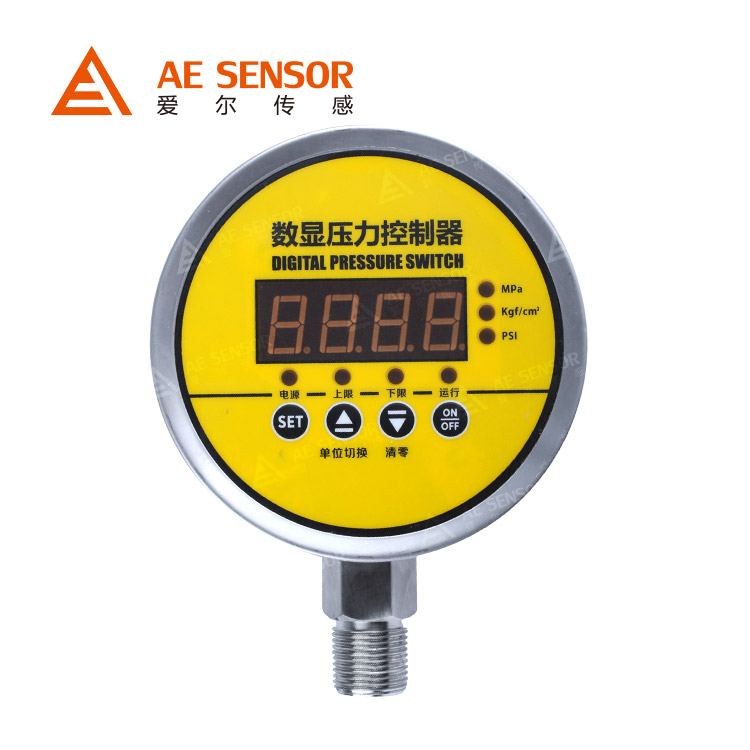

AE-C智能数显压力开关

AE-C 具有两路独立的继电器输出,每组输出都有常开常闭信号,且回差独立可设。内置高精度压力传感器,部分型号可做4-20mA/RS485输出。一键清零,三种单位切换,独立回差设置等多种功能,设置简单、操作方便。抗电磁干扰能力强,有防浪涌保护、防反接保护等。全不锈钢壳体,耐震动,抗频繁冲击,外形美观,耐用。
详细描述Detailed description
AE-C 具有两路独立的继电器输出,每组输出都有常开常闭信号,且回差独立可设。内置高精度压力传感器,部分型号可做4-20mA/RS485输出。一键清零,三种单位切换,独立回差设置等多种功能,设置简单、操作方便。抗电磁干扰能力强,有防浪涌保护、防反接保护等。全不锈钢壳体,耐震动,抗频繁冲击,外形美观,耐用。


产品特点

◇ 不锈钢表盘多种直径可选择,安装灵活、使用方便
◇ 12V/24V/110V/220V/380V供电电压可选
◇ 四位LED数码实时显示压力
◇ 美国进口的敏感元件具有卓越的抗腐蚀、抗冲击和过载、抗震动、抗磨损性能
◇ 工作温度范围宽、测量综合精度高、长期稳定性好、响应快、调节方便
◇ 双组继电器信号输出并且都有常开、常闭,报警点任意可设
◇ 精密设计与规模化生产保证了产品的先进性、实用性和质量稳定性
◇ 量程范围宽:从真空到160MPa,并具有正负表压量程


产品用途

◇ 设备自动化
◇ 工程机械
◇ 医疗设备
◇ 泵及压缩机
◇ 液压与气动系统
◇ 能源及热供
◇ 仪器仪表配套
◇ 压力实验室
◇ 机械电子行业
◇代替机械压力开关


性能参数

性能规格
测量范围 负压:0~-1KPa...-100KPa
表压:0~1KPa、100KPa、1MPa...100MPa
绝压:0~50KPa、100KPa、1MPa...3.5MPa
复合压: -1KPa~1KPa、-100KPa~20MPa
长期稳定性 ≤±0.5%FS/年
综合精度 ≤±0.25%FS ±0.5%FS
过载压力 ≤10MPa 满量程的200%  >10MPa 满量程的150%
环境温度 -40 ... + 85°C
介质温度 -40 ... + 85°C
补偿温度 -10 ... + 60°C

功能规格
测量介质 与316不锈钢兼容的气体或液体
供电电源 24V DC,220VAC,380VAC
信号输出 模拟量:4 ... 20 mA
数字信号:RS485
报警点设置 全量程范围可设,双组继电器信号(常开常闭)
采样速率 5次/秒
绝缘电阻 100MΩ,500V DC
负载能力 220VAC 5A、380VAC 3A、24VDC 5A
电气保护 反极性保护 抗电磁干扰
响应时间 ≤750 ms

物理规格
触液材质 316L不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5外螺纹; G1/2外螺纹 其他螺纹请咨询
电器连接 固定8芯电缆直接出线标准30cm
重量 0.8KG


选型指南

产品名称
AE-C 智能数显压力开关
  表盘直径
H 100mm E 80mm
S 60mm
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M4 NPT3/8外螺纹
M2 G1/4外螺纹 M5 NPT1/4
M3 G1/2外螺纹 M6 客户定制(齐平膜,卡箍,法兰等)
    电气连接
J3 航空插头带线0.5米
J6 客户定制
  供电电源
P1 9-36V(一般DC 24V)
P2 220V AC
P3 380V AC
  信号输出
R 两组继电器开关信号
RA 两组继电器开关信号+4-20mA
RA 两组继电器开关信号+RS485
  精度等级
3 ±0.5%FS
  安装方式
X 径向安装
Y 轴向安装
  附加功能
D 液晶显示
I 本安防爆
Y 客户定制
C 标定数据
AE-C          -          H          -          3          -          M1          -          J3          -          P1          -          R          -          3          -          X          -          C1725           选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 -100Kpa...0 13 -100Kpa...10Mpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
