| 性能规格 | ||
| 测量范围 |
负压：0～-1KPa、-100KPa 表压:0～1KPa、100KPa、1MPa...60MPa 绝压：0～50KPa、100KPa、1MPa...3.5MPa 复合压： -1KPa～1KPa、-100KPa～20MPa |
|
| 长期稳定性 | ≤±0.5%FS/年 | |
| 综合精度 | ±0.25%FS | ±0.5%FS |
| 过载压力 | ≤10MPa 满量程的200% | ＞10MPa 满量程的150% |
| 环境温度 | -40 ... + 85°C | |
| 介质温度 | -40 ... + 85°C | |
| 补偿温度 | -10 ... + 60°C | |
| 功能规格 | |
| 测量介质 | 与316不锈钢兼容的气体或液体 |
| 供电电源 | 24 V DC |
| 信号输出 | 模拟量：4 ... 20 mA |
| 数字信号：RS485 | |
| 绝缘电阻 | 100MΩ，500V DC |
| 负载能力 | 24VDC 5A |
| 电气保护 | 反极性保护 抗电磁干扰 |
| 响应时间 | ≤1 s |
| 物理规格 | |
| 触液材质 | 316L不锈钢 |
| 外壳材质 | 304不锈钢 |
| 过程连接 | M20*1.5外螺纹； G1/2外螺纹 其他螺纹请咨询 |
| 重量 | 0.8KG |
| 电器连接 | 固定5芯电缆直接出线 |
| 产品名称 | |||||||||||

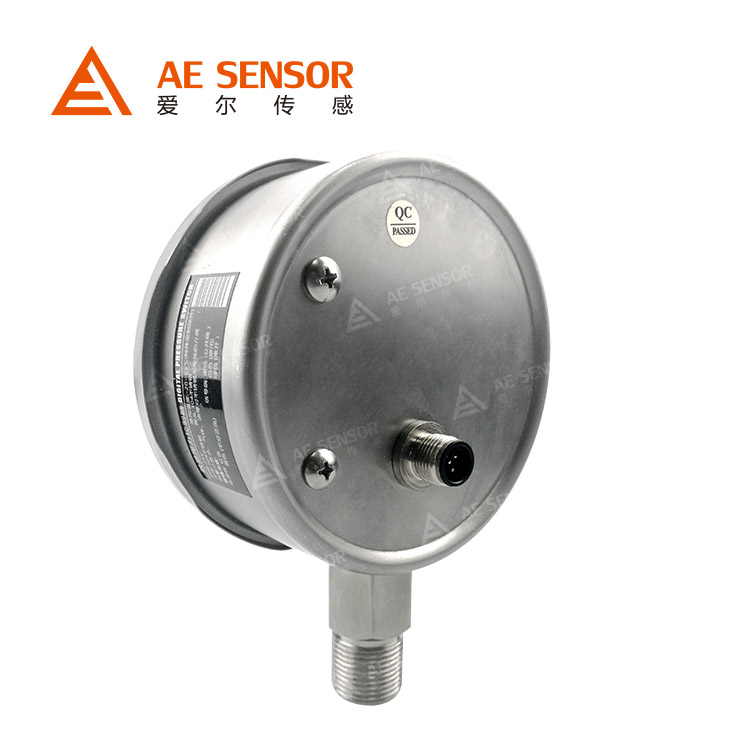

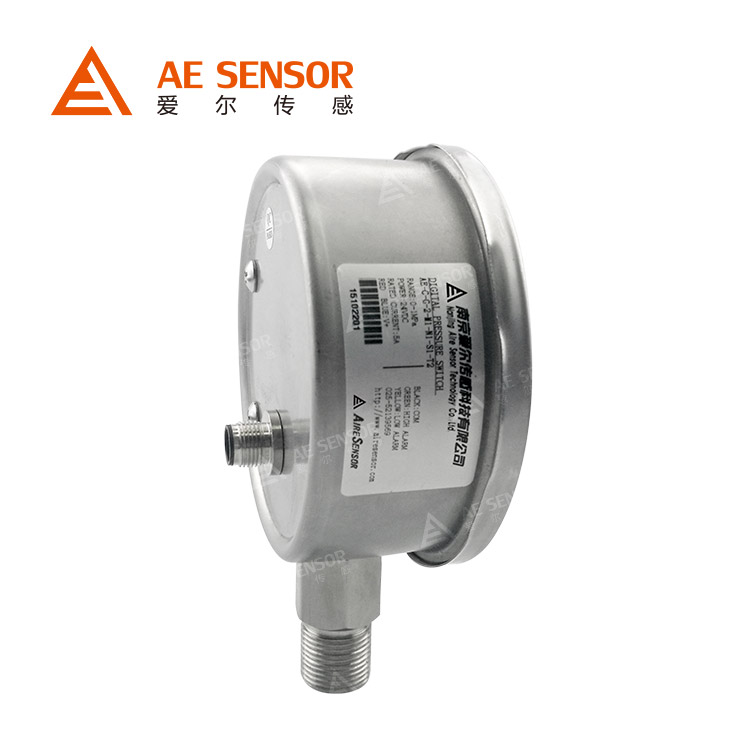

| AE-P1 | 智能数显远传压力表 | ||||||||||
| 表盘直径 | |||||||||||
| S | 60mm | ||||||||||
| 测量范围 | |||||||||||
| 详见量程范围代码表 | |||||||||||
| 过程连接 | |||||||||||
| M1 | M20*1.5外螺纹 | M4 | NPT3/8外螺纹 | ||||||||
| M2 | G1/4外螺纹 | M5 | NPT1/4 | ||||||||
| M3 | G1/2外螺纹 | M6 | 客户定制（齐平膜，卡箍，法兰等） | ||||||||
| 电气连接 | |||||||||||
| J2 | 直出线（默认直出线1米） | ||||||||||
| J6 | 客户定制 | ||||||||||
| 供电电源 | |||||||||||
| P1 | DC 24V | ||||||||||
| 信号输出 | |||||||||||
| V4 | 4-20mA | ||||||||||
| V6 | 数字通讯（RS485） | ||||||||||
| 精度等级 | |||||||||||
| 3 | ±0.25%FS | ||||||||||
| 安装方式 | |||||||||||
| X | 径向安装 | ||||||||||
| 附加功能 | |||||||||||
| D | 液晶显示 | ||||||||||
| I | 本安防爆 | ||||||||||
| Y | 客户定制 | ||||||||||
| C | 标定数据 | ||||||||||
| AE-P1 - S - 3 - M1 - J2 - P1 - V4 - 3 - X - C2175 选型举例 | |||||||||||
| 量程范围代码表 | |||||||
| G-表压 | A-绝压 | L-负压 | C-复合压 | ||||
| 代码 | 量程 | 代码 | 量程 | 代码 | 量程 | 代码 | 量程 |
|
1 2 3 4 5 6 7 |
0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa |
8 9 10 11 |
0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa |
12 | -100Kpa...0 | 13 | -100Kpa...20Kpa |
| 99 | 客户定制 | ||||||
