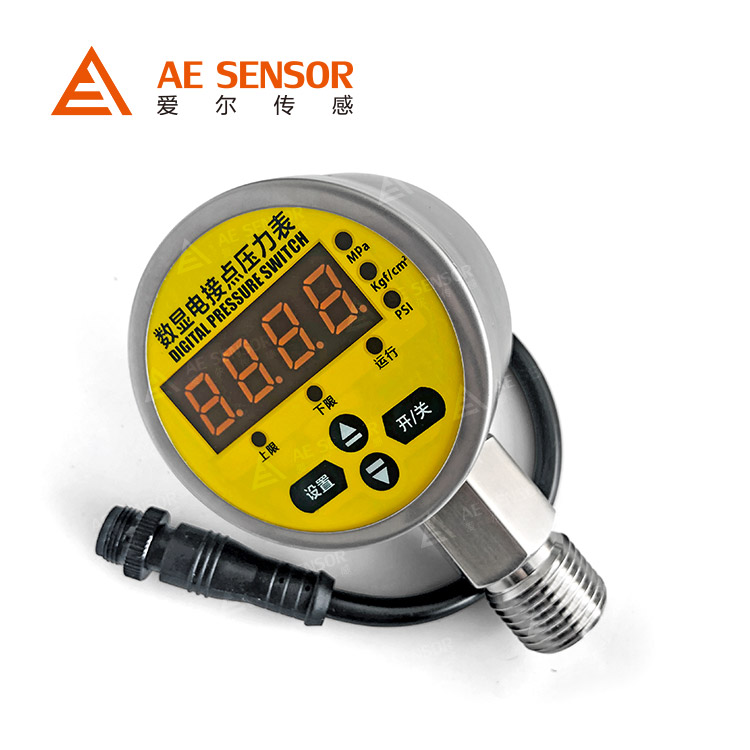

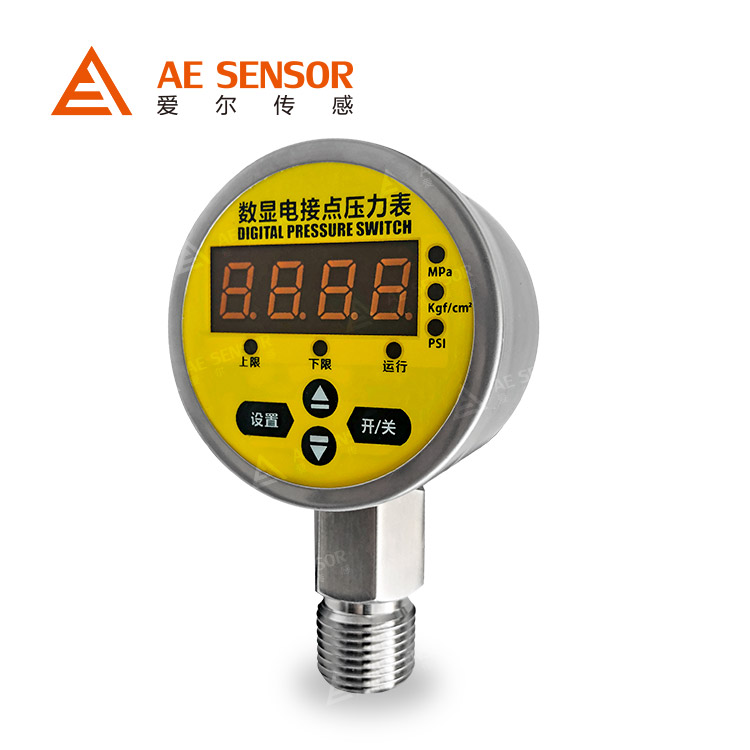

AE-P智能数显电接点压力表

南京爱尔传感生产的AE-P是一款集压力测量、显示、控制于一体的新型电接点压力表,设置方便,具有一键清零,压力单位切换能多种功能,应用于液压机、注塑机、高压清洗机、热工机械能设备配套。
详细描述Detailed description
南京爱尔传感生产的AE-P是一款替代机械式电接点压力表的数字显示的高精度控制仪表,集压力测量、显示、控制于一体的新型电接点压力表。内置MCU芯片,反应速度快,动作压力点任意可调,设置方便,具有一键清零,压力单位切换能多种功能。设有机械弹簧结构,耐震性能好,抗冲击强。接线方法与传统的机械电接点压力表一致,应用在压力冲击频繁、震动强烈的工况。该电接点压力表应用于液压机、注塑机、高压清洗机、热工机械能设备配套。外形美观,使用方便,坚固耐用。


产品特点

◇ 四位LED实时显示压力,显示准确直观
◇ 三种压力单位一键切换,一键清零功能
◇ 完全等同机械式电接点压力表的接线方式,设置简单
◇ 性价比高,为OEM客户专门设计、生产
◇ 进口的敏感元件具有卓越的抗腐蚀、抗冲击和过载、抗震动、抗磨损性能


产品用途

◇ 设备自动化
◇ 工程机械
◇ 泵及压缩机
◇ 液压与气动系统
◇ 能源及水处理系统
◇ 农机设备
◇ 代替机械电接点压力表


性能参数

性能规格
测量范围 负压:0~-1KPa、-100KPa
表压:0~1KPa、100KPa、1MPa...200MPa
绝压:0~50KPa、100KPa、1MPa...3.5MPa
复合压:-1KPa~1KPa、-100KPa~20MPa
长期稳定性 ≤±0.5%FS/年
综合精度 ≤±0.5%FS
过载压力 ≤10MPa 满量程的200%  >10MPa 满量程的150%
环境温度 -40 ... + 85°C
介质温度 -40 ... + 85°C
补偿温度 -10 ... + 60°C

功能规格
测量介质 与316不锈钢兼容的气体或液体
供电电源 9~24 V DC、220VAC、380VAC
报警点设置 全量程范围可设,双组继电器信号(常开常闭)
采样速率 5次/秒
绝缘电阻 100MΩ,500V DC
负载能力 220VAC 5A、380VAC 3A、24VDC 5A
电气保护 反极性保护 抗电磁干扰
响应时间 ≤1 s

物理规格
触液材质 316L不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5外螺纹; G1/2外螺纹 其他螺纹请咨询
电器连接 固定5芯电缆直接出线
重量 0.8KG

选型指南

产品名称
AE-P 数显电接点压力表
  表盘直径
H 100mm E 80mm
S 60mm
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M4 NPT3/8外螺纹
M2 G1/4外螺纹 M5 NPT1/4
M3 G1/2外螺纹 M6 客户定制(齐平膜,卡箍,法兰等)
    电气连接
J3 航空插头带0.5m线
  供电电源
P1 9-36V(一般DC 24V)
P4 220V
P5 380V
  信号输出
R 两组继电器开关信号
RA 两组继电器开关信号+4-20mA
RS 两组继电器开关信号+RS485
  精度等级
3 ±0.5%FS
  安装方式
X 径向安装
Y 轴向安装
  附加功能
I 本安防爆
Y 客户定制
C 标定数据
AE-P         -         H         -         3         -         M1         -         J3         -         P1         -         R         -         3         -         X         -         C2175          选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 -100Kpa...0 13 -100Kpa...20Kpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
