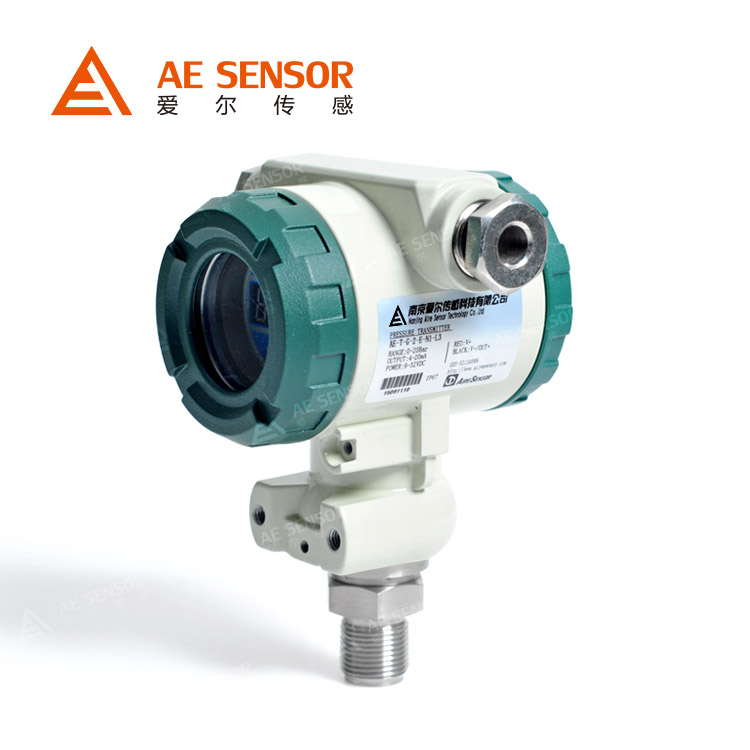

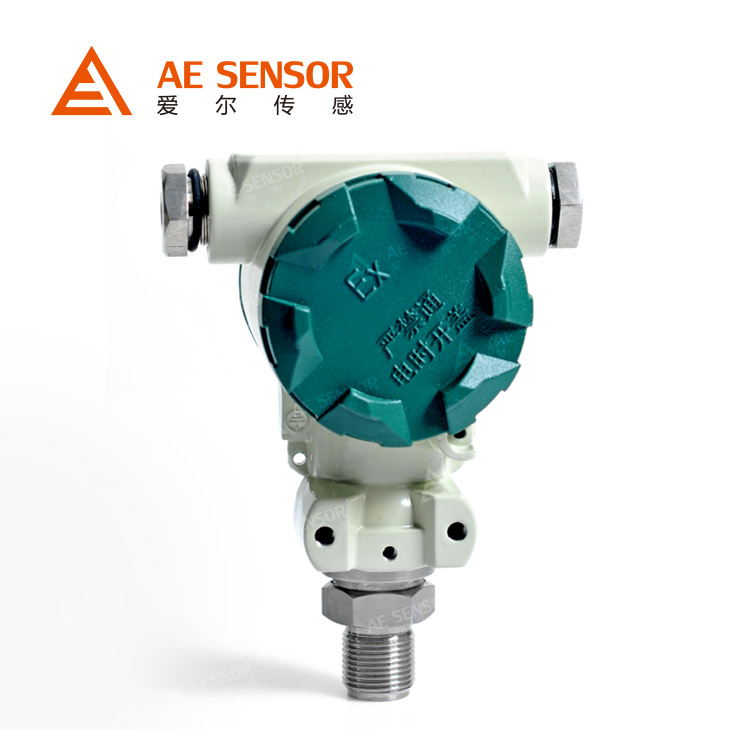

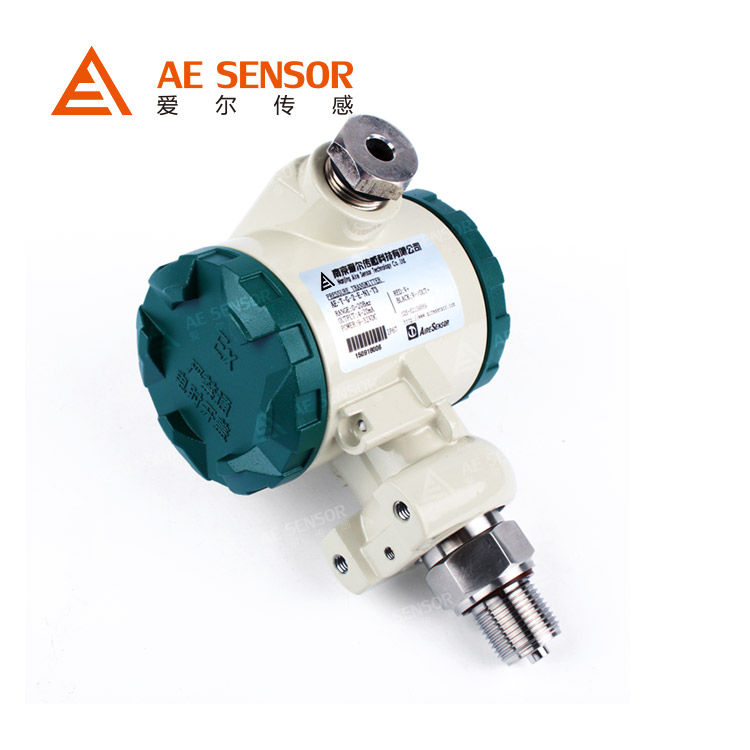

AE-T工业型压力变送器

南京爱尔传感生产的AE-T工业型压力变送器采用美国进口传感力敏芯片,数字显示,安装校验方便,广泛应用于石油、化工、电力、冶金、制药、食品等多领域。
详细描述Detailed description
南京爱尔传感生产的AE-T工业型压力变送器采用美国进口传感力敏芯片,配合高精度电子原件,经严格的工艺流程装配而成。该工业型压力传感器采用专用接线端子和屏蔽电缆,数字显示,安装校验方便。广泛应用于石油、化工、电力、冶金、制药、食品等多领域,是传统的压力表及压力变送器的更新换代产品。是您理想的压力测控仪表。


产品特点

◇ 激光调阻温度补偿
◇ 零位,满度可调节
◇ 高可靠性、高精度、高稳定性
◇ 抗频射干扰
◇ 隔离防腐,本安防爆
◇ 直接过程安装,现场数字显示

产品用途

◇ 设备自动化
◇ 石油
◇ 电力
◇ 化工


性能参数

性能规格
测量范围 -100KPa~0~1KPa、100KPa、1MPa...100MPa
长期稳定性 ≤±0.2%FS/年
综合精度 ≤±0.1%FS,0.25%FS,0.5%FS
过载压力 ≤10MPa 满量程的200% >10MPa 满量程的150%
环境温度 -20 ... + 85°C
介质温度 -40 ... + 125°C
补偿温度 -20 ... + 80°C
振动影响 机械振动频率在20Hz~1000Hz内,输出变化小于0.1%FS
零点温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃

功能规格
测量介质 与316不锈钢兼容的气体或液体
供电电源 9-36VDC (一般24VDC)
信号输出 模拟信号: 4...20mA;0-5V;1-5V
数字信号: RS485;HART
绝缘电阻 大于2000MΩ (100VDC)
电气保护 反极性保护 抗电磁干扰
响应时间 ≤250 ms

物理规格
触液材质 316L 不锈钢
外壳材质 铝合金
过程连接 M20*1.5,G1/2,其它螺纹可依据客户要求设计
电器连接 M20*1.5螺纹线缆锁紧头,防护等级IP65
重量 0.8KG

选型指南

产品名称
AE-T 工业压力变送器
  压力类型
G 表压 L 负压
A 绝压 C 复合压
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M4 NPT3/8外螺纹
M2 G1/4外螺纹 M5 NPT1/4
M3 G1/2外螺纹 M6 客户定制螺纹
  电气连接
J6 客户定制
  供电电源
P1 9-36V(一般DC 24V)
  信号输出
V1 1-5V V4 4-20mA
V2 0-10V V5 0-5V
V6 数字通讯(HART RS485)
  精度等级
1 ±0.1%FS
2 ±0.25%FS
3 ±0.5%FS
  附加功能
A 一体现场显示表头
G 压力过载
S 抗震性能
Y 客户定制
G 标定数据
AE-T           -          G          -          3          -          M1          -          J6          -          P1          -          V1          -           1           -           C1725          选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 0...-100Kpa...0 13 -100Kpa...10Mpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
