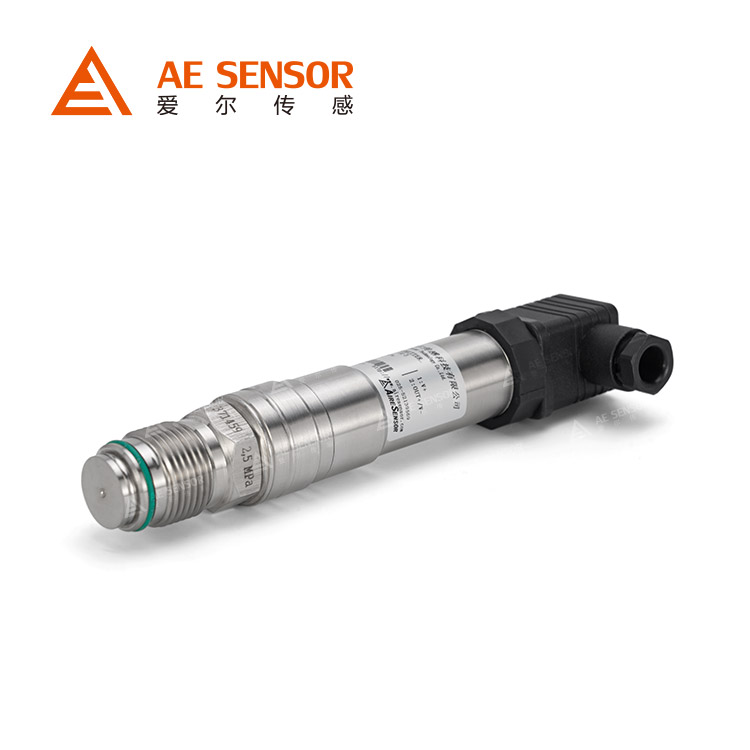

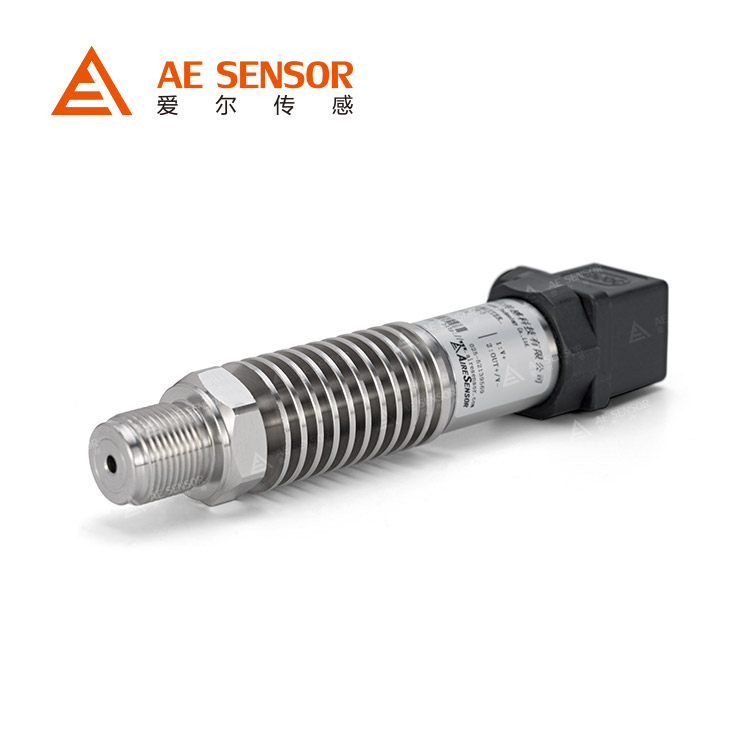

AE-T蓝宝石高温压力变送器

南京爱尔传感生产的AE-T 蓝宝石高温压力变送器采用俄罗斯先进的钛/硅-蓝宝石压力传感器或进口传感器芯片,具有压力范围宽、温度范围广、稳定性高、耐磨损、抗冲击及防腐蚀等突出特点。
详细描述Detailed description
南京爱尔传感生产的AE-T 蓝宝石高温压力变送器采用俄罗斯先进的钛/硅-蓝宝石压力传感器或进口传感器芯片扩散硅传感器制造技术配合变送器电路,该蓝宝石压力传感器具有压力范围宽、温度范围广、稳定性高、耐磨损、抗冲击及防腐蚀等突出特点,弥补了其他变送器在高温场合工作的不足,且能在严寒地区和高温地区长期稳定工作。该蓝宝石高温压力变送器可适用于石油、化工、电力、冶金和热力等行业对饱和蒸汽和高温介质的压力测量。


产品特点

◇ 俄罗斯进口芯体
◇ 多种工业标准信号输出可选
◇ 测量范围宽:-100KPa~0~100MPa
◇ 抗干扰设计,防腐设计


产品用途

◇ 设备自动化
◇ 工程机械
◇ 医疗设备
◇ 航空航天领域
◇ 能源及水处理
◇ 内燃机
◇ 测试架
◇ 液压与气动系统
◇ 科研及实验室校验
◇ 石油、化工、电厂、核电站


性能参数

性能规格
测量范围 -100KPa~0~1KPa、100KPa、1MPa...100MPa
长期稳定性 ≤±0.2%FS/年
综合精度 ≤±0.1%FS,0.5%FS
过载压力 ≤10MPa 满量程的200% >10MPa 满量程的150%
环境温度 -20 ... + 85°C
介质温度 -40 ... + 300°C
补偿温度 -10 ... +250°C
振动影响 机械振动频率在20Hz~1000Hz内,输出变化小于0.1%FS
零点温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃

功能规格
测量介质 与钛/硅-蓝宝石兼容的气体或液体
供电电源 9-36VDC (一般24VDC)
信号输出 模拟信号: 4...20mA, 0-5V, 1-5V, 0-10V
数字信号: RS485, HART
绝缘电阻 大于2000MΩ (100VDC)
电气保护 反极性保护 抗电磁干扰
响应时间 ≤250 ms

物理规格
触液材质 钛/硅-蓝宝石
外壳材质 304不锈钢
过程连接 M20*1.5、G1/2, 其它螺纹可依据客户要求设计
电器连接 赫斯曼插头,防护等级IP65;插头型IP65、电缆型IP67
重量 0.5KG

选型指南

产品名称
AE-T 蓝宝石高温压力变送器
  压力类型
G 表压 L 负压
A 绝压 C 复合压
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M6 客户定制螺纹
M2 G1/4外螺纹
  电气连接
J1 赫斯曼插头 J6 客户定制
  供电电源
P1 9-36V(一般DC 24V)
P2 12V DC
P3 ±15V DC
  信号输出
V1 1-5V V4 4-20mA
V2 0-10V V5 0-5V
V6 数字通讯(HART RS485)
  精度等级
1 ±0.1%FS
2 ±0.25%FS
3 ±0.5%FS
  附加功能
G 压力过载
S 抗震性能
Y 客户定制
G 标定数据
AE-T           -          G          -          3          -          M1          -          J1          -          P1          -          V1          -           1           -           C1725          选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 0...-100Kpa...0 13 -100Kpa...10Mpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
