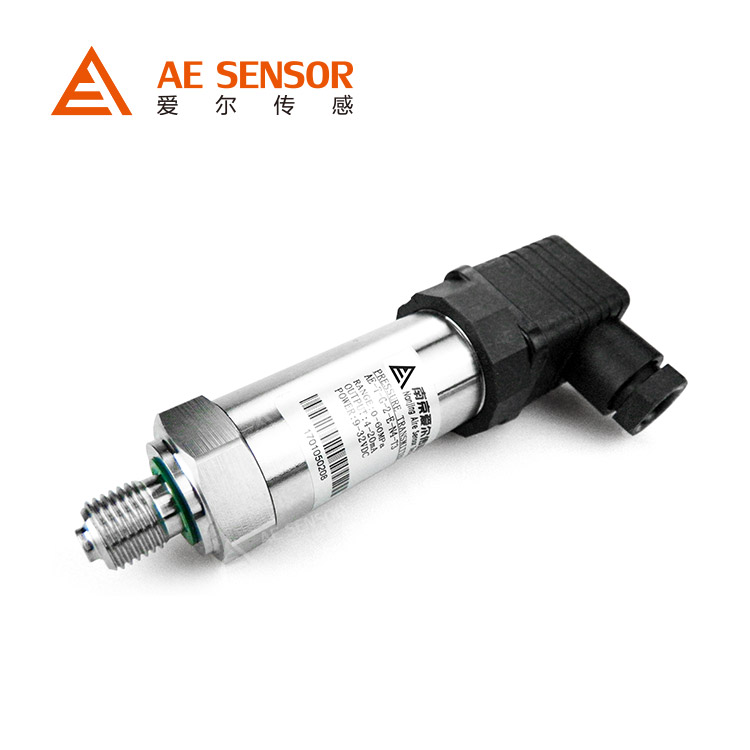

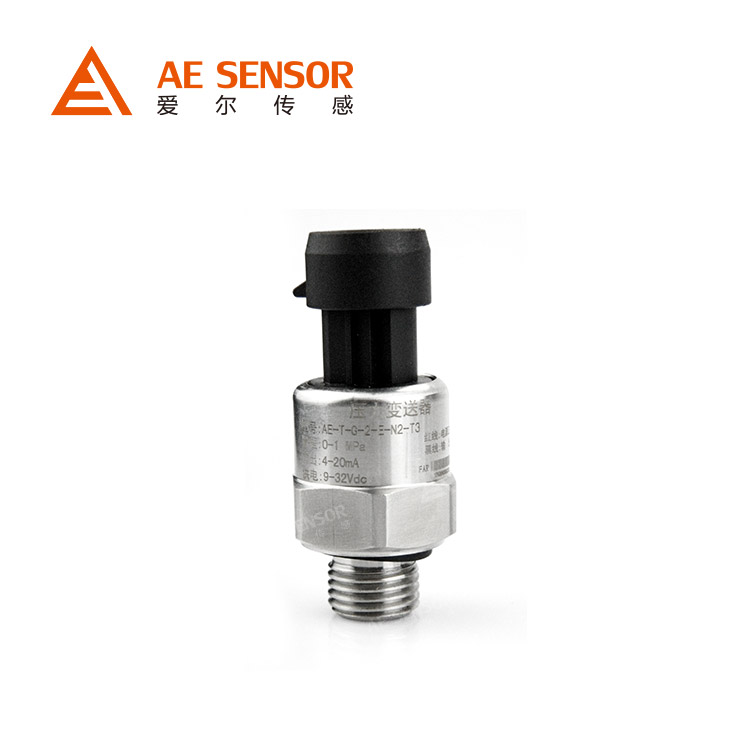

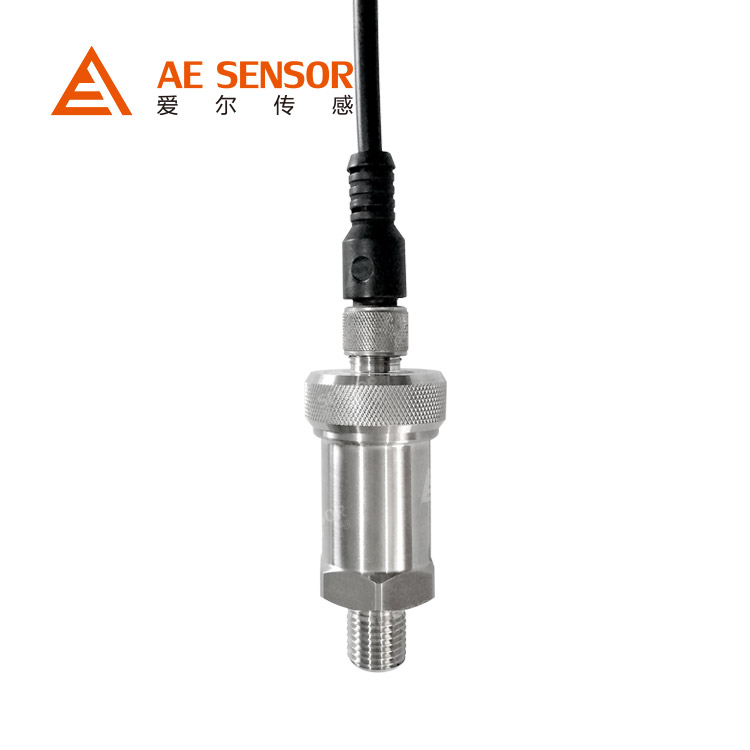

AE-T通用压力变送器

南京爱尔传感生产的通用型压力传感器采用进口敏感元件和精密设计的电路与装配工艺制作而成,具有寿命长、运行稳定、测量范围广、造价低、外观精巧等优点。
详细描述Detailed description
南京爱尔传感生产的AE-T通用型压力变送器是爱尔在广泛深入调查的基础上,结合产品技术及应用实例自行研发设计的新一代压力变送器。该通用型压力传感器为专有技术生产,采用进口敏感元件和精密设计的电路与装配工艺制作而成。具有寿命长、运行稳定、测量范围广、造价低、外观精巧等优点。


产品特点

◇ 性价比高,为OEM客户专门设计、生产
◇ 进口的敏感元件具有卓越的抗腐蚀、抗冲击和过载、抗震动、抗磨损性能
◇ 工作温度范围宽、测量综合精度高、长期稳定性好
◇ 精密设计与规模化生产保证了产品的先进性、实用性和质量稳定性
◇ 量程范围宽:从真空到100MPa,并具有正负表压量程


产品用途

◇ 设备自动化
◇ 工程机械
◇ 医疗设备
◇ 泵及压缩机
◇ 能源及水处理系统
◇ 农机设备
◇ 内燃机
◇ 测试架
◇ 机车刹车系统
◇ 液压与气动系统
◇ 空调机组与冷冻设备


性能参数

性能规格
测量范围 -100KPa~0~1KPa、100KPa、1MPa...100MPa
长期稳定性 ≤±0.2%FS/年
综合精度 ≤±0.1%FS,0.25%FS,0.5%FS
过载压力 ≤10MPa 满量程的200% >10MPa 满量程的150%
环境温度 -20 ... + 85°C;
介质温度 -40 ... + 85°C;
补偿温度 -10 ... +70°C;
振动影响 机械振动频率在20Hz~1000Hz内,输出变化小于0.1%FS
零点温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃ 最大:±0.05%FS/℃

功能规格
测量介质 与316不锈钢兼容的气体或液体
供电电源 9-36VDC (一般24VDC)
信号输出 模拟信号: 4...20mA,0-5V,1-5V
数字信号: RS485,HART
绝缘电阻 大于2000MΩ (100VDC)
电气保护 反极性保护 抗电磁干扰
响应时间 ≤250 ms

物理规格
触液材质 316L 不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5,G1/2,其它螺纹可依据客户要求设计
电器连接 赫斯曼插头,防护等级IP65;插头型IP65、电缆型IP67
重量 0.2KG

选型指南

产品名称
AE-T 压力变送器
  压力类型
G 表压 L 负压
A 绝压 C 复合压
  测量范围
详见量程范围代码表
  过程连接
M1 M20*1.5外螺纹 M4 NPT3/8外螺纹
M2 G1/4外螺纹 M5 NPT1/4
M3 G1/2外螺纹 M6 客户定制螺纹
  电气连接
J1 赫斯曼插头 J2 直出线(默认直出线1米)
J3 航空插头 J4 外置点路(默认1米线)
J6 客户定制
  供电电源
P1 9-36V(一般DC 24V)
P2 12V DC
P3 ±15V DC
  信号输出
V1 1-5V V4 4-20mA
V2 0-10V V5 0-5V
V6 数字通讯(HART RS485)
  精度等级
1 ±0.1%FS
2 ±0.25%FS
3 ±0.5%FS
  附加功能
A 一体现场显示表头
G 压力过载
S 抗震性能
Y 客户定制
G 标定数据
AE-T           -          G          -          3          -          M1          -          J2          -          P1          -          V1          -           1           -           C1725          选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压 A-绝压 L-负压 C-复合压
代码 量程 代码 量程 代码 量程 代码 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 0...-100Kpa...0 13 -100Kpa...10Mpa
99 客户定制

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
