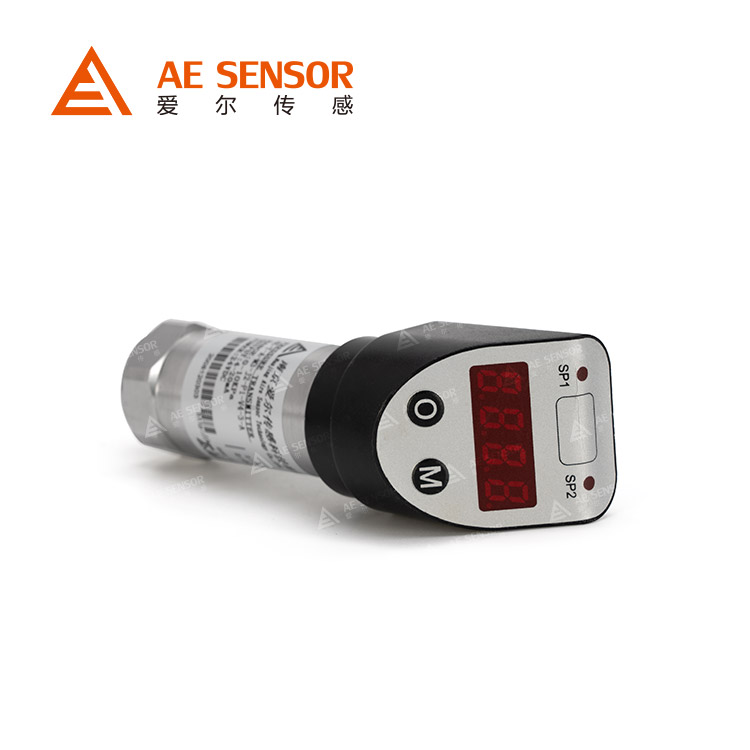

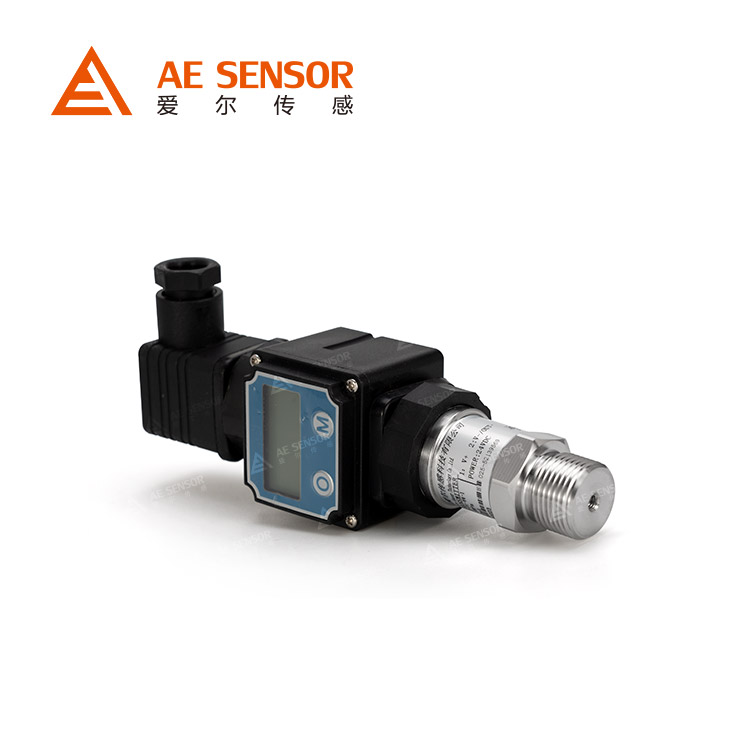

南京爱尔传感生产的AE-T带显示压力变送器采用美国进口传感力敏芯片，配合高精度电子原件，经严格的工艺流程装配而成。此数显压力传感器采用就地数字显示，安装校验方便。广泛应用于石油、化工、电力、冶金、制药、食品等多领域，是传统的压力表及压力变送器的更新换代产品。是您理想的压力测量仪表。

产品特点

性能规格
测量范围	-100KPa~0～1KPa、100KPa、1MPa...100MPa
长期稳定性	≤±0.2%FS/年
综合精度	≤±0.1%FS，0.25%FS，0.5%FS
过载压力	≤10MPa 满量程的200%	＞10MPa 满量程的150%
环境温度	-20 ... + 85°C;
介质温度	-40 ... + 85°C;
补偿温度	-10 ... +70°C;
振动影响	机械振动频率在20Hz～1000Hz内，输出变化小于0.1%FS
零点温度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃
灵敏度温度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃

功能规格
测量介质	与316不锈钢兼容的气体或液体
供电电源	9-36VDC (一般24VDC)
信号输出	模拟信号： 4...20mA，0-5V，1-5V
	数字信号： RS485，HART
绝缘电阻	大于2000MΩ (100VDC)
电气保护	反极性保护 抗电磁干扰
响应时间	≤250 ms

物理规格
触液材质	316L 不锈钢
外壳材质	304不锈钢
过程连接	M20*1.5，G1/2，其它螺纹可依据客户要求设计
电器连接	赫斯曼插头，防护等级IP65
重量	0.8KG

选型指南

产品名称
AE-T	压力变送器
	压力类型
	G	表压				L	负压
	A	绝压				C	复合压
		测量范围
		详见量程范围代码表
			过程连接
			M1	M20*1.5外螺纹			M4	NPT3/8外螺纹
			M2	G1/4外螺纹			M5	NPT1/4
			M3	G1/2外螺纹			M6	客户定制螺纹
				电气连接
				J1	赫斯曼插头		J2	直出线(默认直出线1米)
				J3	航空插头		J4	外置点路(默认1米线)
				J6	客户定制
					供电电源
					P1	9-36V(一般DC 24V)
					P2	12V DC
					P3	±15V DC
						信号输出
						V1	1-5V	V4	4-20mA
						V2	0-10V	V5	0-5V
						V6	数字通讯（HART RS485）
							精度等级
							1	±0.1%FS
							2	±0.25%FS
							3	±0.5%FS
								附加功能
								A	一体现场显示表头
								G	压力过载
								S	抗震性能
								Y	客户定制
								G	标定数据
AE-T           -          G          -          3          -          M1          -          J2          -          P1          -          V1          -           1           -           C1725          选型举例

说明: 可能存在无法对应的产品选型，具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

量程范围代码表
G-表压		A-绝压		L-负压		C-复合压
代码	量程	代码	量程	代码	量程	代码	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa...0	13	-100Kpa...10Mpa
99	客户定制
