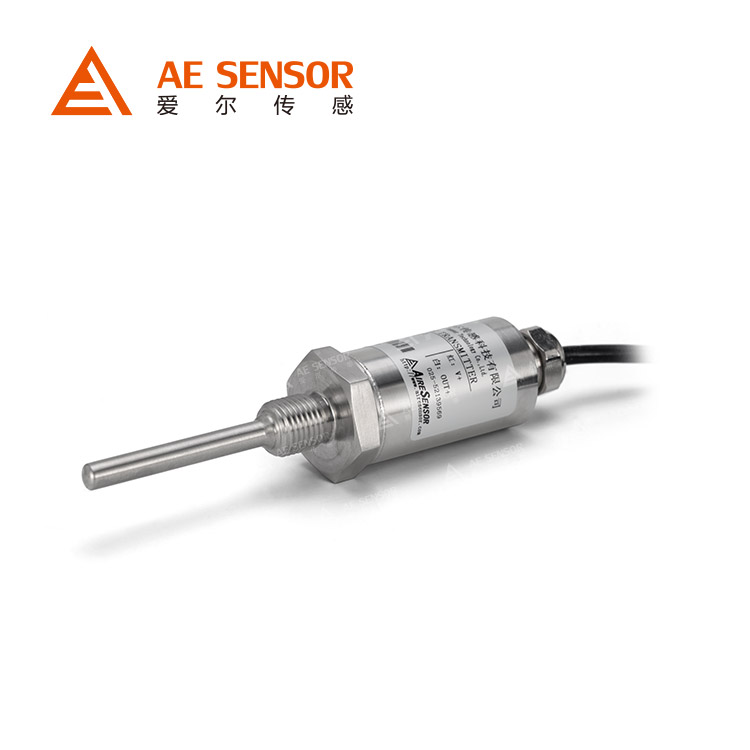

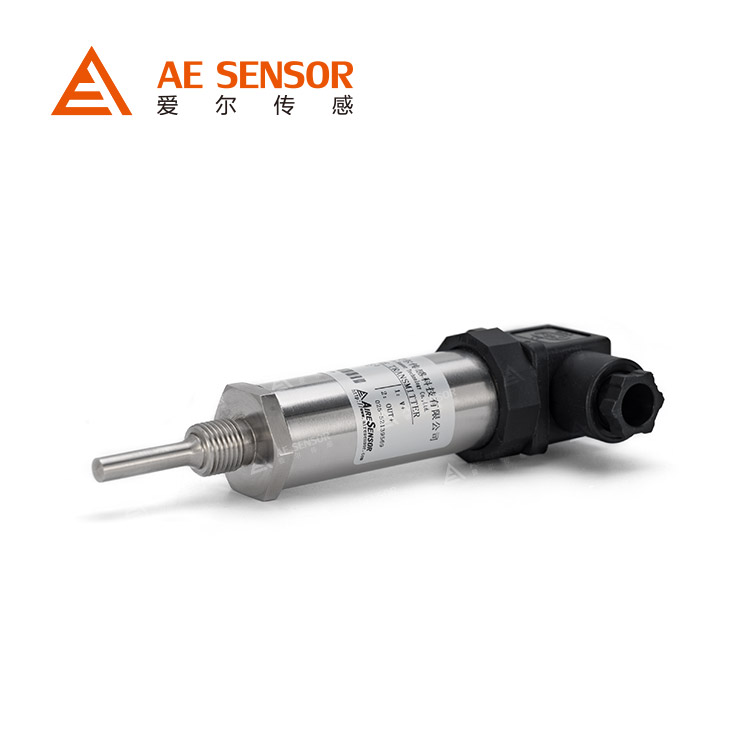

AE-WB紧凑型温度变送器

南京爱尔传感生产的AE-WB紧凑型温度变送器是集成了温度传感器的紧凑型温度计,将温度传感器信号进行线性化处理,输出与温度成线性比例关系的4...20mA(两线制)的直流电流标准信号;也可以直接输出RTD信号;输出信号灵活多样,可满足客户不同的需求。
详细描述Detailed description
南京爱尔传感生产的AE-WB紧凑型温度变送器是集成了温度传感器的紧凑型温度计,将温度传感器信号进行线性化处理,输出与温度成线性比例关系的4...20mA(两线制)的直流电流标准信号;也可以直接输出RTD信号;输出信号灵活多样,可满足客户不同的需求。采用圆柱型的不锈钢外壳与温度传感器的本体连接,是一种简单又节省空间的设计方案,由于体积小且测量精度高的特点,在各种各样的领域应用时都有一个理想的解决方案。采用防雷和抗电快速瞬变(脉冲群)干扰的电路设计。具备了防雷的功能,防雷指标达到感应雷(≤±4000V)连续5次对设备无损害,以保护连接设备免于受损;同时也具备抗电快速瞬变(脉冲群)±4000V干扰的能力。本产品可有效防护因为感应雷或供电系统内部大功率设备的启停、线路故障、投切动作、变频设备的运行和现场施工时电焊机等原因造成的损坏。产品内部线路超低功耗设计,大大降低了仪表工作时因元器件散热而产生的温漂,提高了产品的长期稳定性,延长了使用寿命;量程范围轻松调整;提高了仪表的测量精度;环境温度可使用范围-40...+85℃,可保证仪表在恶劣的环境下正常工作。


产品特点

◇ 输出信号灵活,精度高;
◇ 内部电路超低耗设计,保证长期使用的稳定性,延长使用寿命;
◇ 具有防雷和抗干扰电路设计,保证产品安全性;
◇ 产品小型化,节省安装空间。

产品用途

◇ 加热/通风/空调/冷冻/水力/电力等工程。
◇ 农业/温室/环境工程/食品/制药设备配套
◇ 机械制造/储存槽/压缩机/油压设备


性能参数

性能规格
测量范围 -200...+500℃
输入信号 Pt100、Cu50、Pt1000
长期稳定性 ≤0.1℃/年或 0.05%℃/年
综合精度 ±0.2%
最大负载 (V电源 -9V)/0.025A(输出电流)
环境温度 -20 ... + 85°C
防雷 ±4000V(≤5次)
抗脉冲群 ±4000V
抗射频干扰 >10V/m(80MHz...1000MHz)
温度漂移 0.008% FS/1℃

功能规格
测量介质 与316不锈钢兼容的气体或液体;
供电电源 9-36VDC (一般24VDC);
信号输出 4...20mA;
电气保护 反极性保护 抗电磁干扰;
响应时间 ≤1 s;
故障保护 传感器短路保护输出≤3.5mA;
传感器开路保护输出≥23mA;

物理规格
触液材质 316L不锈钢
外壳材质 304不锈钢
过程连接 M20*1.5、G1/2、其它螺纹可依据客户要求设计
电器连接 赫斯曼插头,防护等级IP65;插头型IP65、电缆型IP67
重量 0.3KG

选型指南

产品名称
AE-WB 微型温度变送器
  热电阻支数
1 单支式 2 双支式
    过程连接
1 无固定安装装置 2 固定螺纹安装装置
3 活动法兰安装装置 4 固定法兰安装装
M6 客户定制
  冷端形式
1 防溅接线盒 2 防水接线盒
3 防爆接线盒
  供电电源
P1 9-36V(一般DC 24V)
  信号输出
V4 4-20mA
  精度等级
3 ±0.5%FS
  保护管直径
0 φ16
1 φ12
2 客户定制
  外保护管材质
1 304不锈钢
2 耐腐蚀316,316L不锈钢
3 客户定制
  附加功能
Y 客户定制
C 标定数据
AE-WB       -        1        -        1       -        1        -         P1        -        V4        -         3         -        1         -         2          -        C217          选型举例
说明: 可能存在无法对应的产品选型,具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569

选型提示

1. 被测介质应与产品接触的材料相兼容.
2. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
