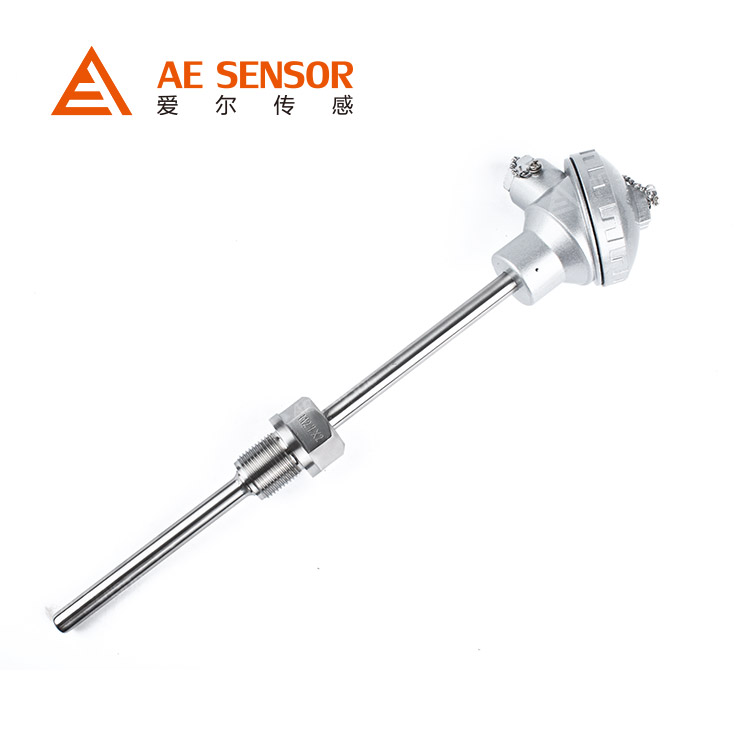

南京爱尔传感生产的AE-PT100系列工业用热电阻作为温度测量传感器，通常与温度变送器，调节器及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中-200℃～500℃范围内的液体、蒸汽、和气体介质以及固体表面的温度。 热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的，当被测介体中有温度梯度存在时，所测的温度是感温元件所在范围介质中的平均温度。尽管各种热电阻的外形差异很大，但是它们的基本结构却大致相似，一般有感温元件，绝缘套管，保护管，和接线盒等主要部分组成。AE-PT100的感温元件是一个铂丝绕组，称为单支式。

产品特点

产品用途

性能参数

性能规格
测量范围	-200...+500℃
输入信号	Pt100、Cu50、Pt1000
长期稳定性	≤0.1℃/年或 0.05%℃/年
综合精度	±0.2%
最大负载	（V电源 -9V）/0.025A（输出电流）
环境温度	-20 ... + 85°C
防雷	±4000V（≤5次）
抗脉冲群	±4000V
抗射频干扰	>10V/m（80MHz...1000MHz）
温度漂移	0.008% FS/1℃

功能规格
测量介质	与316不锈钢兼容的气体或液体;
供电电源	9-36VDC (一般24VDC)；
信号输出	4...20mA；
电气保护	反极性保护 抗电磁干扰;
响应时间	≤1 s;
故障保护	传感器短路保护输出≤3.5mA；
	传感器开路保护输出≥23mA；

物理规格
触液材质	316L不锈钢
外壳材质	304不锈钢
过程连接	M20*1.5、G1/2、其它螺纹可依据客户要求设计
电器连接	铝合金防爆接线盒
重量	0.8KG

选型指南

产品名称
AE-PT100	温度变送器
	热电阻支数
	1	单支式				2	双支式
			过程连接
			1	无固定安装装置			2	固定螺纹安装装置
			3	活动法兰安装装置			4	固定法兰安装装
			M6	客户定制
				电气连接
				J6	客户定制
					供电电源
					P1	9-36V(一般DC 24V)
						信号输出
						V4	4-20mA
							精度等级
							3	±0.5%FS
								保护管直径
								0	φ16
								1	φ12
								2	客户定制
									外保护管材质
									1	304不锈钢
									2	耐腐蚀316,316L不锈钢
									3	客户定制
										附加功能
										Y	客户定制
										C	标定数据
AE-PT100        -        1        -        1       -        1        -         P1        -        V4        -         3         -        1         -         2          -        C217          选型举例

说明: 可能存在无法对应的产品选型，具体请登录公司网站www.airesensor.com或者咨询技术工程师025-52139569
