应变式压力传感器分类、工作原理及其应用有哪些?

来源：南京爱尔传感发布时间：2020-05-18 10:36 浏览量：

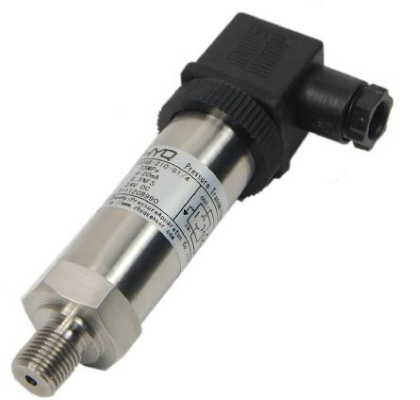

　　压力传感器是工业实践中最为常用的一种传感器，应变式压力传感器是压力传感器中的一种类型，也被叫做电阻应变片压力传感器。它是利用弹性敏感元件和应变计，将被测压力转换为相应电阻值变化的压力传感器。今天就为大家介绍一下应变式压力传感器分类、工作原理及其应用。

应变式压力传感器分类

　　1、应变管式又称应变筒式，它的弹性敏感元件为一端封闭的薄壁圆筒，其另一端带有法兰与被测系统连接。在筒壁上贴有2片或4片应变片，其中一半贴在实心部分作为温度补偿片，另一半作为测量应变片。

　　当没有压力时 4片应变片组成平衡的全桥式电路;当压力作用于内腔时，圆筒变形成“腰鼓形”，使电桥失去平衡，输出与压力成一定关系的电压。这种传感器还可以利用活塞将被测压力转换为力传递到应变筒上或通过垂链形状的膜片传递被测压力。应变管式压力传感器的结构简单、制造方便、适用性强，在火箭弹、炮弹和火炮的动态压力测量方面有广泛应用。

　　2、膜片式它的弹性敏感元件为周边固定圆形金属平膜片。膜片受压力变形时，中心处径向应变和切向应变均达到正的最大值，而边缘处径向应变达到负的最大值，切向应变为零。因此常把两个应变片分别贴在正负最大应变处，并接成相邻桥臂的半桥电路以获得较大灵敏度和温度补偿作用。

　　采用圆形箔式应变计则能最大限度地利用膜片的应变效果。这种传感器的非线性较显著。膜片式压力传感器的最新产品是将弹性敏感元件和应变片的作用集于单晶硅膜片一身，即采用集成电路工艺在单晶硅膜片上扩散制作电阻条，并采用周边固定结构制成的固态压力传感器。

　　3、应变梁式测量较小压力时，可采用固定梁或等强度梁的结构。一种方法是用膜片把压力转换为力再通过传力杆传递给应变梁。将两端固定梁的最大应变处在梁的两端和中点，应变片就贴在这些地方。这种结构还有其他形式，例如可采用悬梁与膜片或波纹管构成。

　　4、组合式在组合式应变压力传感器中，弹性敏感元件可分为感受元件和弹性应变元件。感受元件把压力转换为力传递到弹性应变元件应变最敏感的部位，而应变片则贴在弹性应变元件的最大应变处。实际上较复杂的应变管式和应变梁式都属于这种型式。

　　感受元件有膜片、膜盒、波纹管、波登管等，弹性应变元件有悬臂梁、固定梁、Π形梁、环形梁、薄壁筒等。它们之间可根据不同需要组合成多种型式。

应变式压力传感器工作原理

　　应变式压力传感器的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示：

　　式中：ρ——金属导体的电阻率(Ω。cm2/m )

　　S ——导体的截面积(cm2 )

　　L ——导体的长度(m )

　　我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化(通常是测量电阻两端的电压)，即可获得应变金属丝的应变情况。
